ND 1200 QUADRA-CHEK 45
1
.4 Misur
a
zione delle figur
e del pezz
o Misurazione di cerchi
Un minimo di 3 punti è indispensabile per misurare un cerchio.
Possono essere rilevati al massimo 100 punti che saranno processati
da un idoneo algoritmo per definire il cerchio.
U Premere il tasto MISURA CERCHIO. Viene
visualizzata la videata Misura Cerchio. Premere il
tasto due volte per misurare una serie di cerchi
utilizzando la ripetizione automatica.
U Spostare la tavola per posizionare il reticolo sopra un
punto sulla circonferenza del cerchio e premere il
tasto ENTER.
U Spostare la tavola per posizionare il reticolo sopra altri
due punti uniformemente distribuiti sulla
circonferenza e premere il tasto ENTER per acquisire
ciascun punto.
U Premere il tasto FINISH per completare la
misurazione. La posizione del cerchio e il diametro
sono illustrati e la figura del cerchio è aggiunta alla
lista di figure.
U Premere il softkey a destra del dato di misura D/R per
alternare la visualizzazione tra diametro e raggio, se
desiderato.
U Premere il softkey CAMBIA per modificare l'idoneo
algoritmo del cerchio se desiderato.
Gli algoritmi del cerchio comprendono:
„ LSBF: forma determinata dalla minimizzazione della somma delle
deviazioni dei punti quadrati dalla misura della forma.
„ ISO: forma determinata dalla minimizzazione della deviazione della
forma.
„ Ester: definisce il cerchio più grande.
„ Inter: definisce il cerchio più piccolo.

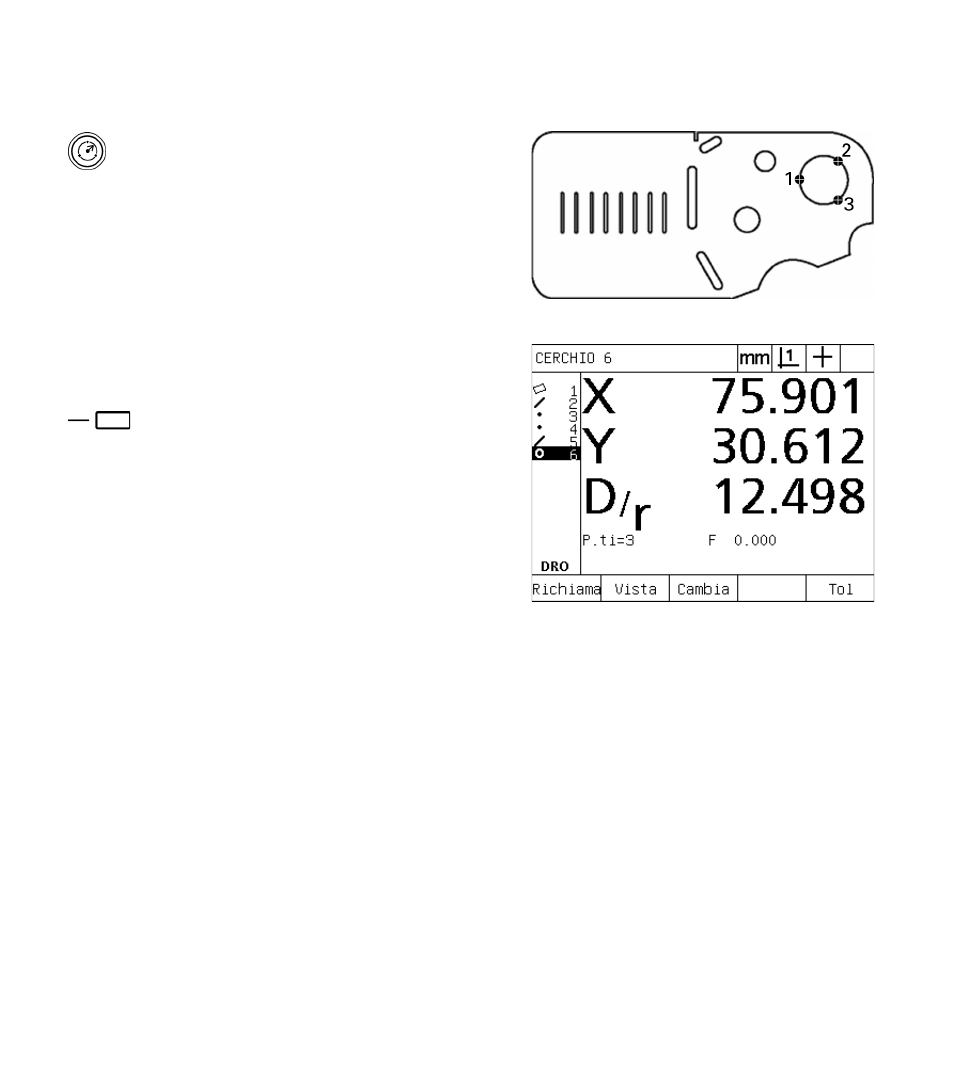

Un cerchio è rilevato sul pezzo
La posizione del cerchio e il diametro sono illustrati e
la figura del cerchio è aggiunta alla lista di figure
