ND 1200 QUADRA-CHEK 57
1
.7 Applicazione delle t
o
ller
a
nz
e Esempio di applicazione di una tolleranza
In questo esempio, una tolleranza di forma (rotondità) è applicata a una
figura del cerchio.
U Utilizzare i tasti FRECCIA per evidenziare la figura desiderata nella
lista. In questo esempio viene evidenziata la figura del cerchio.
U Premere il softkey TOL per visualizzare le tolleranze alternative
sopra i softkey sulla parte inferiore dello schermo. In questo
esempio le tolleranze alternative del cerchio sono:
„ POS (posizione)
„ FRM
„ RUNOUT
„ CON (concentricità)
U Premere il softkey corrispondente al tipo di tolleranza desiderata per
visualizzare la videata di immissione dei dati. In questo esempio, è
stato premuto il tasto FRM e viene visualizzata la videata di
immissione dei dati per specificare la tolleranza di rotondità.
Inizialmente, il campo di dati della tolleranza (Zona toll) contiene la
deviazione misurata dalla rotondità ideale.

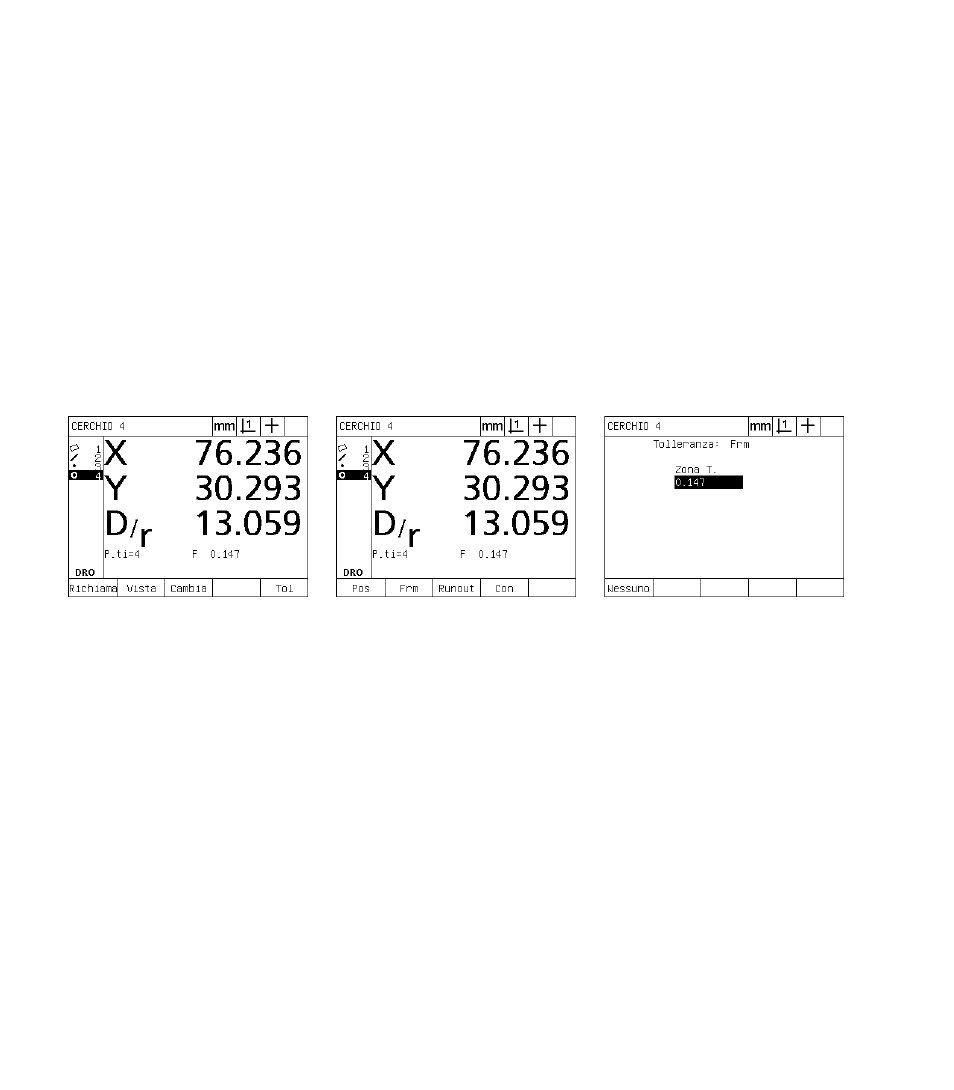

La figura del cerchio è evidenziata
utilizzando i tasti FRECCIA Il softkey Tol viene premuto per
visualizzare i softkey delle tolleranze Il softkey FRM viene premuto per
visualizzare la videata di immissione dei
dati di tolleranza
