Allineamento del pezzo all'asse di misura
Misurazioni accurate richiedono che il pezzo sia perfettamente
allineato all'asse di misura. Parti disallineate comportano errori di
misura del coseno. Utilizzare la funzione ALLIN per convertire le
coordinate macchina alle coordinate pezzo e per compensare il
disallineamento del pezzo. Misurare un allineamento tutte le volte che
un nuovo pezzo viene montato sul sistema di misura.
Misurare una linea di allineamento rilevando un bordo diritto del pezzo
su un asse di misura principale. È richiesto un minimo di due punti per
una linea, ma se si rilevano più punti si aumenta l'accuratezza.
Esecuzione dell'allineamento del pezzo (Allin)
U Premere il tasto ALLIN.
U Misurare un minimo di due punti lungo il bordo del
pezzo. Nell'esempio illustrato qui, il pezzo è allineato
all'asse X misurando tre punti lungo il bordo inferiore
del pezzo.
L'allineamento viene eseguito su un bordo del pezzo come
illustrato nell'esempio. Gli allineamenti del pezzo possono
essere eseguiti sulle figure piuttosto che su un bordo. Ad
esempio, una linea costruita tra i centri dei due fori può
essere allineata ad un asse di misura se desiderato.
Il bordo o la linea di allineamento devono essere orientati
entro i 45° dell'asse di misura.

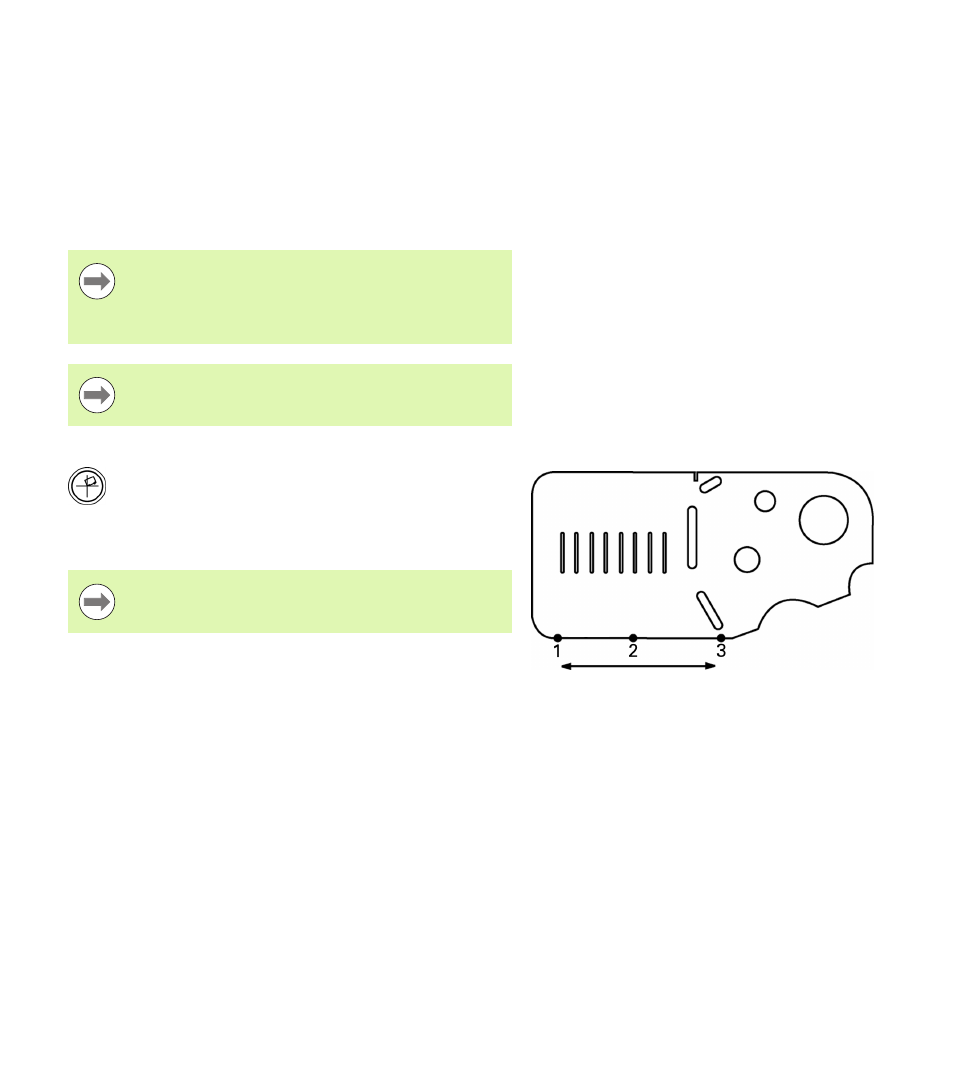

Vengono misurati tre punti per allineare il bordo
inferiore del pezzo all'asse X
Il pezzo può essere allineato alternativamente lungo il
bordo verticale dell'asse Y.
