86 2 Installazione e specifiche
2.2 Installazione dell'har
d
w
a
re
Collegamento e installazione del sensore ottico
I cavi del sensore di riferimento e del sensore ottico opzionale sono
collegati ai due jack sul retro del visualizzatore ND 1200.
I jack del cavo ottico sono illustrati qui:
Il sensore di riferimento è collegato alla fonte di riferimento luminosa.
Il cavo del sensore passa sopra lo schermo del proiettore di profilo e
rileva le transizioni da chiaro a scuro. Per collegare i cavi:
U Verificare che il visualizzatore ND 1200 e il proiettore di profilo non
siano alimentati.
U Collegare i cavi di del sensore di riferimento e del sensore al
visualizzatore ND 1200.
U Rivolgere l'estremità del sensore di riferimento direttamente alla
lampada del proiettore di profilo. Consultare le informazioni del
produttore del proiettore di profilo per le istruzioni specifiche di
montaggio.
U Collegare il cavo del sensore al proiettore di profilo. Posizionare il
sensore di fronte allo schermo, fissare l'estremità del cavo del
sensore allo schermo del proiettore di profilo utilizzando l'apposito
supporto in plexiglas in dotazione. Posizionare il supporto sotto le
clip del proiettore di profilo affinché il piccolo foro al centro del
supporto si trovi sopra la porzione illuminata dello schermo del
proiettore di profilo e quindi inserire la punta metallica del cavo del
sensore attraverso il foro e livellare allo schermo.

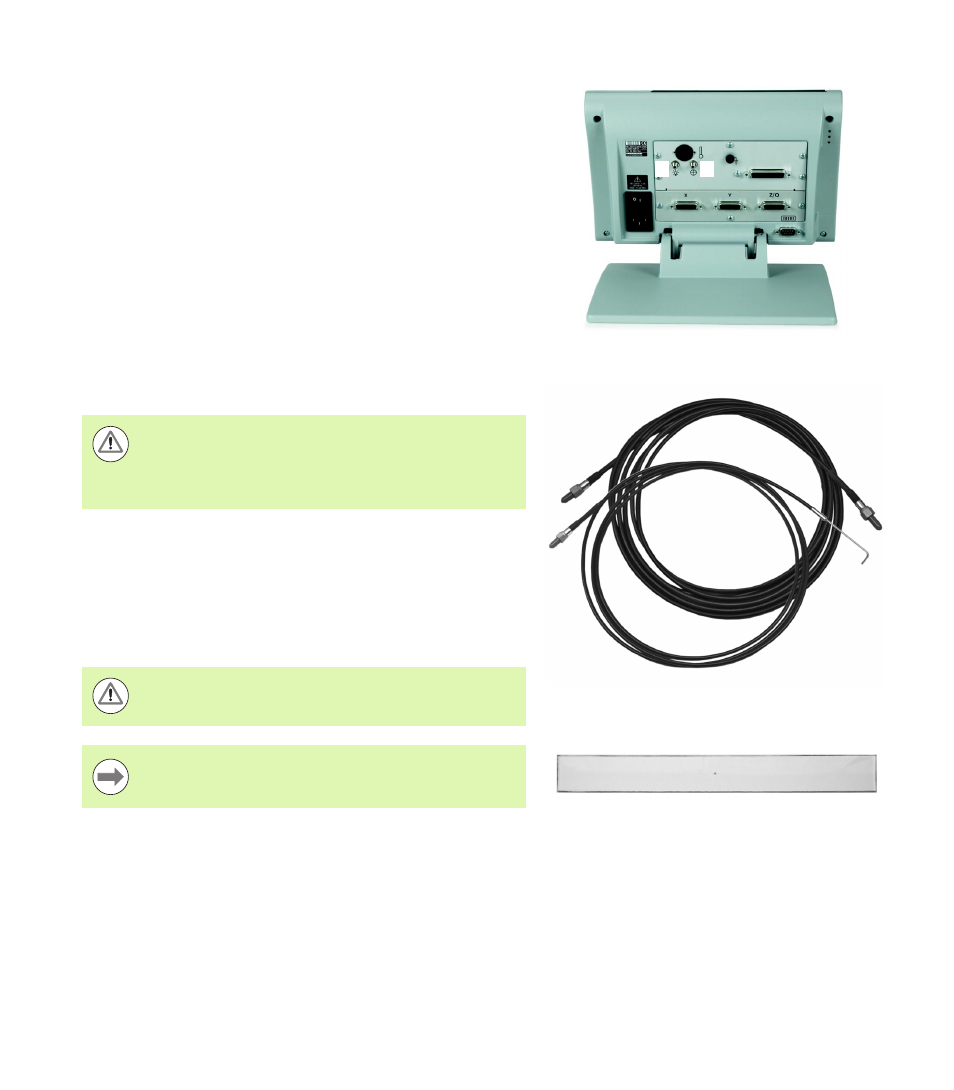

Ingressi del sensore di riferimento e del sensore
Ingressi del sensore di riferimento e del sensore
Supporto del cavo del sensore ottico in plexiglas
2 1
1 Ingresso sensore di riferimento
2 Ingresso cavo del sensore
Evitare di montare i cavi a fibra ottica in prossimità della
lampada. Le temperature elevate riducono le prestazioni
dei cavi a fibra ottica. Installare il cavo in modo tale che per
quanto possibile venga raffreddato dalla ventola della
lampada.
Prestare attenzione a non segnare lo schermo con la punta
metallica.
L'installazione del software del sensore ottico è illustrata
di seguito nel presente capitolo. Vedere "Configurazione
del sensore ottico" a pagina 98.
