110 2 Installazione e specifiche
2.3 Configur
azione del sof
tw
a
re
NLEC con misurazione dei punti su una griglia di calibrazione
U Posizionare il master standard lungo l'asse di misura.
U Allineare il master il più possibile vicino all'asse ed eseguire un
allineamento come descritto nel capitolo 1 (vedere "Allineamento
del pezzo all'asse di misura" a pagina 35).
U Creare un'origine di riferimento rilevando il punto nella posizione 1,1
della griglia di calibrazione e premendo i tasti ASSE X e Y per
azzerare il punto.
U Mentre il reticolo viene posizionato sopra il punto 1,1 della griglia
(origine), evidenziare la voce del menu di configurazione NLEC.
Evidenziare i campi di dati Dim. griglia X e Dim. griglia Y e inserire il
numero di punti di calibrazione negli assi X e Y. Nell'esempio 3 punti
vengono immessi nei campi Dim. griglia X e Dim. griglia Y per
descrivere la griglia di calibrazione 3 X 3.
U Evidenziare i campi di dati Dim. Cella X e Dim. Cella Y e inserire la
distanza tra i punti di calibrazione sugli assi X e Y. Nell'esempio la
distanza tra i punti è di 1 pollici (25.4 cm) sugli assi X e Y. Evidenziare
i campi di dati 0 Macchina X e 0 Macchina Y e premere il softkey
USA ACT per inserire l'offset dallo zero macchina ND 1200 e
l'origine della griglia di calibrazione. Il visualizzatore ND 1200
inserisce e visualizza automaticamente gli offset per entrambi gli
assi.
U Evidenziare il campo di dati Pos X. I campi Pos X e Pos Y contengono
inizialmente i valori 1. Tali valori vengono incrementati dal
visualizzatore ND 1200 una volta eseguita la calibrazione. Premere il
softkey CALIBRA per iniziare la calibrazione NLEC, seguire quindi le
istruzioni visualizzate per eseguire le misurazioni. Le posizioni di
misura della griglia sono indicate nell'angolo superiore sinistro della
videata DRO durante le misurazioni. Al completamento delle
misurazioni della griglia, i valori nominali (certificati) e attuali
(misurati) vengono visualizzati nei campi di dati Nominale e Attuale
per ciascuna posizione della griglia.

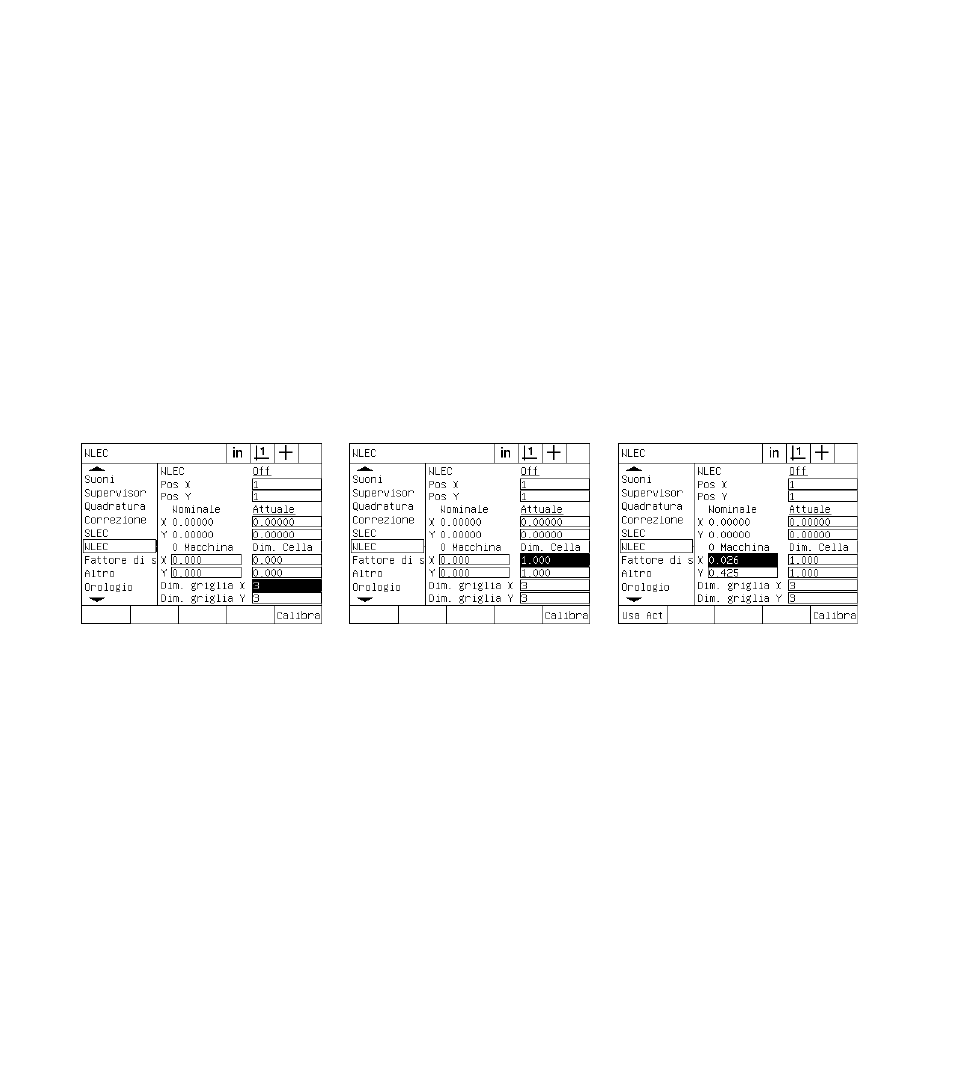

Inserire la dimensione della griglia di
calibrazione X e Y Inserire la dimensione della cella X e Y Inserire l'offset zero macchina
