ND 1200 QUADRA-CHEK 59
1
.8 Pr
ogr
a
mmazione
1.8 Programmazione
Programmi ND 1200
I programmi ND 1200 automatizzano le funzioni di misurazione e
ispezione ripetitive. I programmi sono sequenze registrate di attività di
misura o eseguite dall'operatore, memorizzate nel visualizzatore ND
1200 per eseguirle di nuovo in seguito quando si ispezionano pezzi
identici. Possono essere incluse anche pressioni dei tasti. I programmi
consentono di risparmiare tempo e garantiscono massima coerenza
poiché tutti i pezzi vengono misurati nello stesso modo.

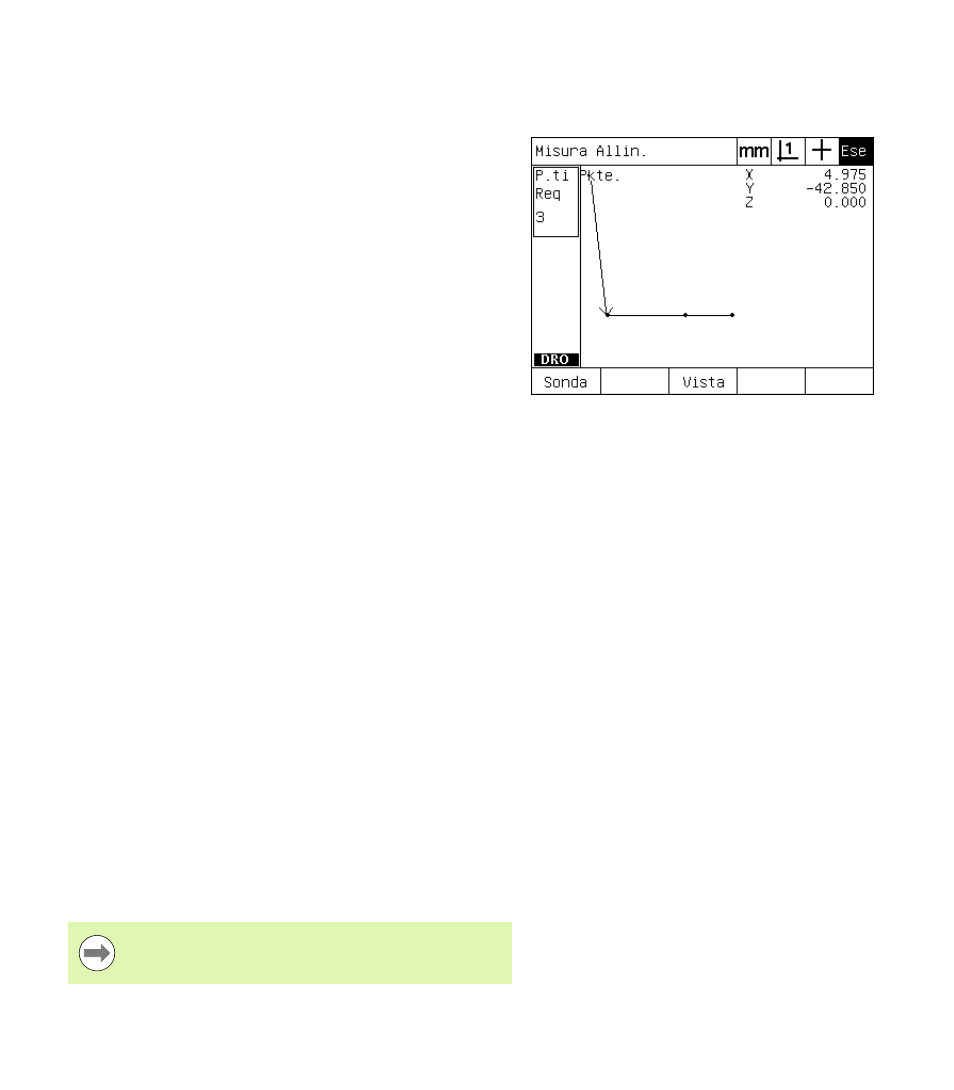

Quando le registrazioni del programma vengono eseguite (riprodotte)
utilizzando la videata grafica VISTA, l'immagine del rilevamento del
pezzo viene visualizzata per assistere l'operatore. La vista risultante
visualizza un grafico della figura che mostra il punto successivo da
rilevare e una freccia che rappresenta la sonda. Siccome la tavola viene
spostata per posizionare la sonda sopra il punto indicato, la freccia si
avvicina al punto illustrato sull'immagine del pezzo.
I programmi ND 1200 possono essere:
„ registrati
„ eseguiti
„ modificati
„ copiati
„ cancellati
Registrazione di un programma
Per registrare un programma ND 1200:
U Premere il tasto MENU.
U Premere il softkey PROG. Viene visualizzata la videata Programma.
U Premere il softkey REGIST. Viene visualizzata la casella di dialogo
del numero di programma.
U Inserire il numero del programma desiderato e premere il softkey
OK.
U Eseguire la misurazione desiderata e altre attività che si desidera
registrare.
U Premere il tasto MENU.
U Premere il softkey PROG.
U Premere il softkey FINE REG. per arrestare la registrazione del
programma. Il nuovo programma viene aggiunto alla lista di
programmi.
U Premere il tasto FINISH per ritornare alla videata DRO.
U Eseguire e testare il programma per verificarne la correttezza.
Modificare il programma se necessario.
Durante l'esecuzione del programma, il softkey VISTA
viene premuto per visualizzare il grafico risultante
Un esempio di registrazione di un programma è illustrato
nella pagina successiva.
