ND 1200 QUADRA-CHEK

49

1

.5 Cr

eazione delle figur

e del pezz

o

Esempio di creazione di una figura

In questo esempio viene creato un cerchio:

U

Premere il tasto MISURA della figura. In questo

esempio viene premuto il tasto MISURA CERCHIO e
viene visualizzata la videata Misura Cerchio.

U

Premere il softkey CREA per visualizzare la videata di

immissione dei dati di creazione. In questo esempio
viene visualizzata la videata Crea Cerchio.

U

Inserire i parametri della figura desiderata. In questo

esempio, i valori di posizione del cerchio e diametro (o
raggio) vengono immessi nei campi di dati X, Y, Z e D.

U

Premere il tasto FINISH. La nuova figura è illustrata

nella videata e aggiunta alla lista di figure.

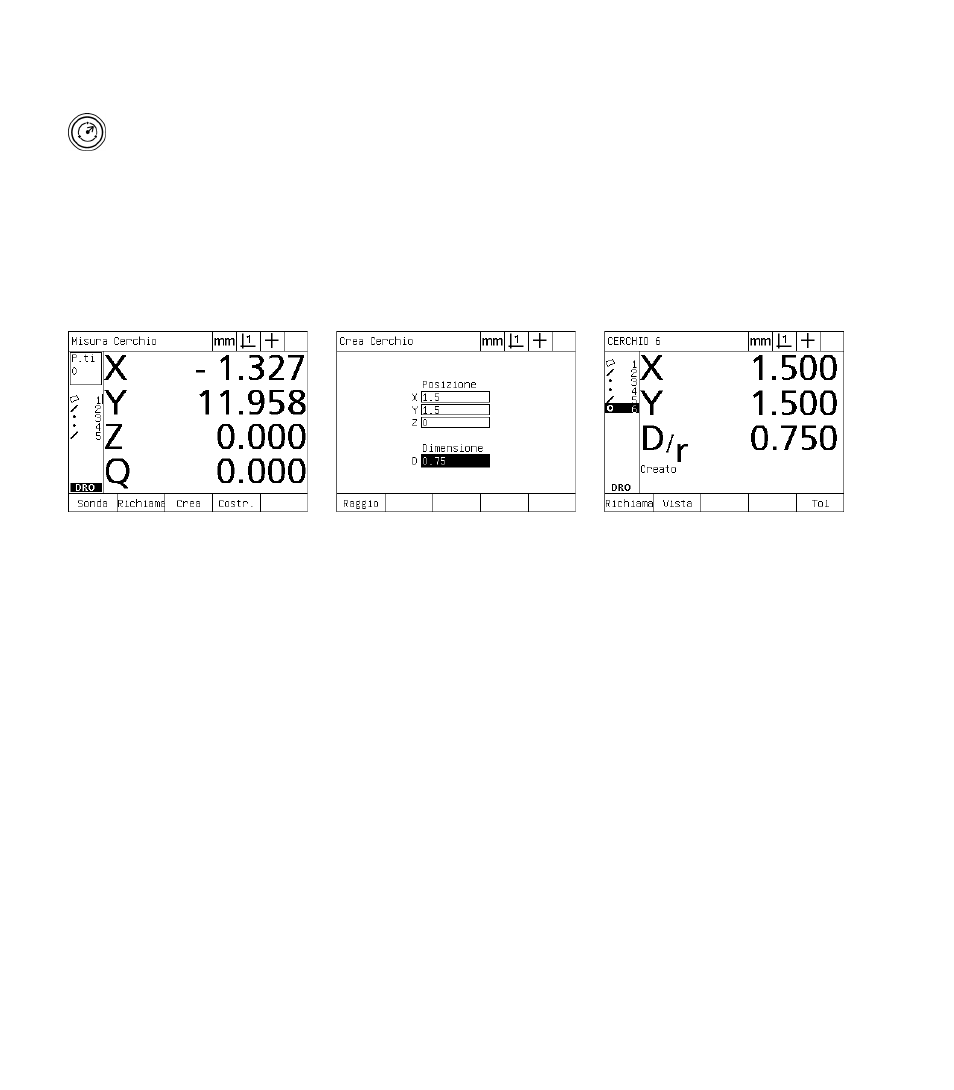

Il tasto MISURA CERCHIO è premuto

I valori di posizione del cerchio e
diametro sono immessi

Il nuovo cerchio è indicato nella lista delle
figure
