18
1 Funzionamento
1
.2 F
unzioni base del visualizzat
o
re
ND 120
0
Descrizioni dei tasti del pannello
Le descrizioni delle funzioni dei tasti del pannello sono fornite nelle
pagine seguenti per la funzione MISURA, selezione COMANDO,
MODO, tasti ASSE, SCELTA RAPIDA, INVIA/STAMPA, LCD ON/OFF,
e MENU. Le funzioni dei softkey sono inoltre descritte di seguito alla
sezione successiva come parte della videata e descrizioni del layout
dei softkey.

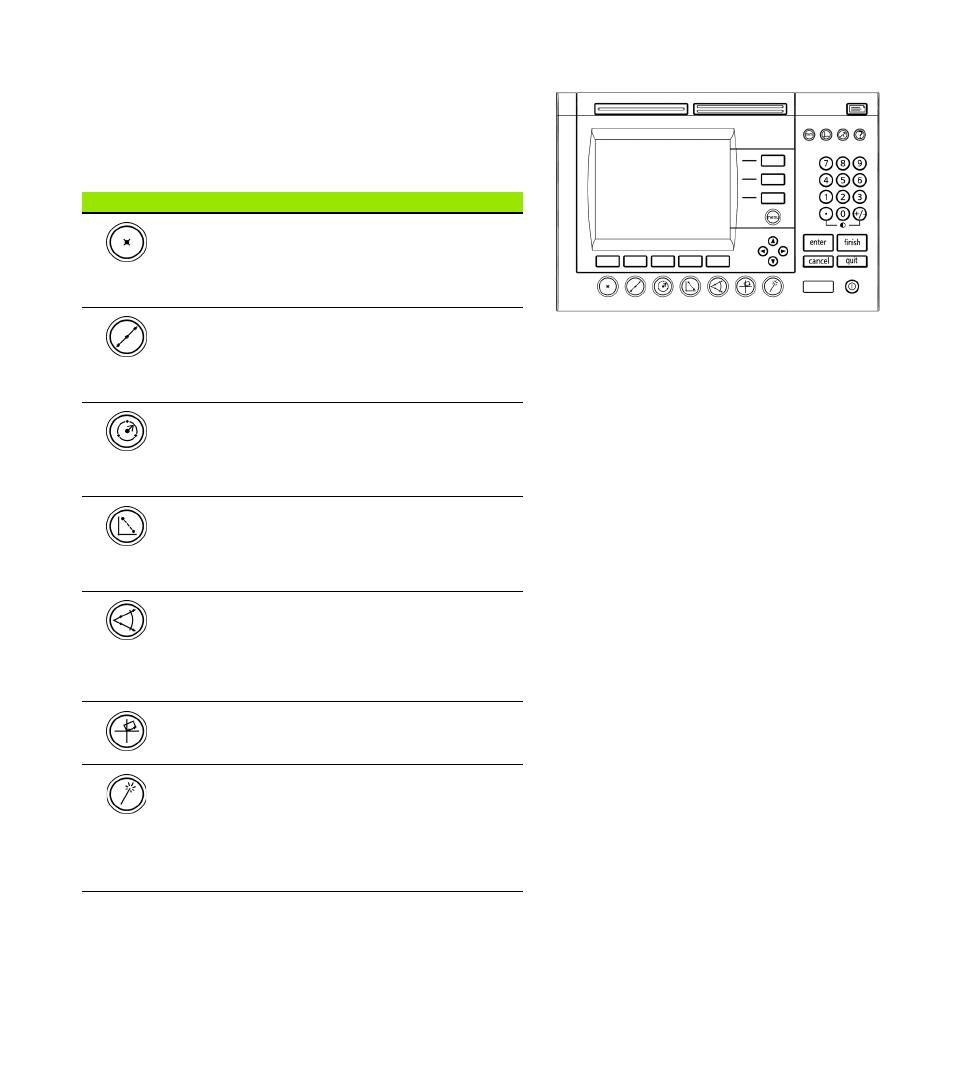

Tasti del pannello dell'ND 1200
Tasti MISURA
Funzione
Misura punto: premere una volta il tasto
PUNTO per misurare un punto o due volte per
ripetere in automatico la misura di una serie di
punti. Un minimo di un punto di dati è
indispensabile per misurare un punto.
Misura linea: premere una volta il tasto
LINEA per misurare una linea o due volte per
ripetere in automatico la misura di una serie di
linee. Un minimo di due punti di dati è
indispensabile per misurare una linea.
Misura cerchio: premere una volta il tasto
CERCHIO per misurare un cerchio o due volte
per ripetere in automatico la misura di una
serie di cerchi. Un minimo di tre punti di dati
è indispensabile per misurare un cerchio.
Misura distanza: premere una volta il tasto
DISTANZA per misurare una distanza o due
volte per ripetere in automatico la misura di
una serie di distanze. Sono indispensabili due
punti per misurare la distanza.
Misura angolo: premere una volta il tasto
ANGOLO per misurare un angolo o due volte
per ripetere in automatico la misura di una
serie di angoli. Acquisire un minimo di due
punti di dati, quindi premere il tasto ENTER su
ogni lato di un angolo.
Allinea pezzo: premere il tasto ALLIN per
compensare elettronicamente l'allineamento
non riferito del pezzo sull'asse primario.
Usa Measure Magic: premere il tasto
MEASURE MAGIC per misurare in
automatico qualsiasi figura geometrica o
premerlo due volte per misurare una serie di
figure uguali. Acquisire i punti desiderati e
premere il tasto FINISH; Measure Magic
analizza i dati e determina il tipo di figura.
