36 1 Funzionamento
1
.3 Oper
azioni pr
eliminar
i alla misur
a
zione
Definizione dell'origine
Una volta allineato il pezzo, definire un'origine di riferimento. Nel
visualizzatore ND 1200 è possibile creare due origini. Solitamente,
l'origine 1 è un riferimento zero ed è utilizzata come origine assoluta o
primaria, mentre l'origine 2 è utilizzata come origine incrementale o
temporanea.
Le origini possono essere impostate a zero o possono essere
predefinite a valori specifici.
Per definire un'origine sono disponibili due metodi:
„ azzerare o predefinire gli assi X e Y su un punto o sul centro di un
cerchio
„ azzerare o predefinire gli assi X e Y su un punto o su un centro
costruito da figure di riferimento
Mentre l'origine può essere creata da un punto misurato o dal centro
di un cerchio misurato, molto più spesso è creata da un punto che è
stato costruito da importanti figure di riferimento, quali la linea di
allineamento e una seconda linea del bordo del pezzo. Un esempio di
un'origine creata da un punto costruito è illustrato di seguito.
Rilevamento dell'allineamento e delle linee del bordo del pezzo
per la costruzione a punti

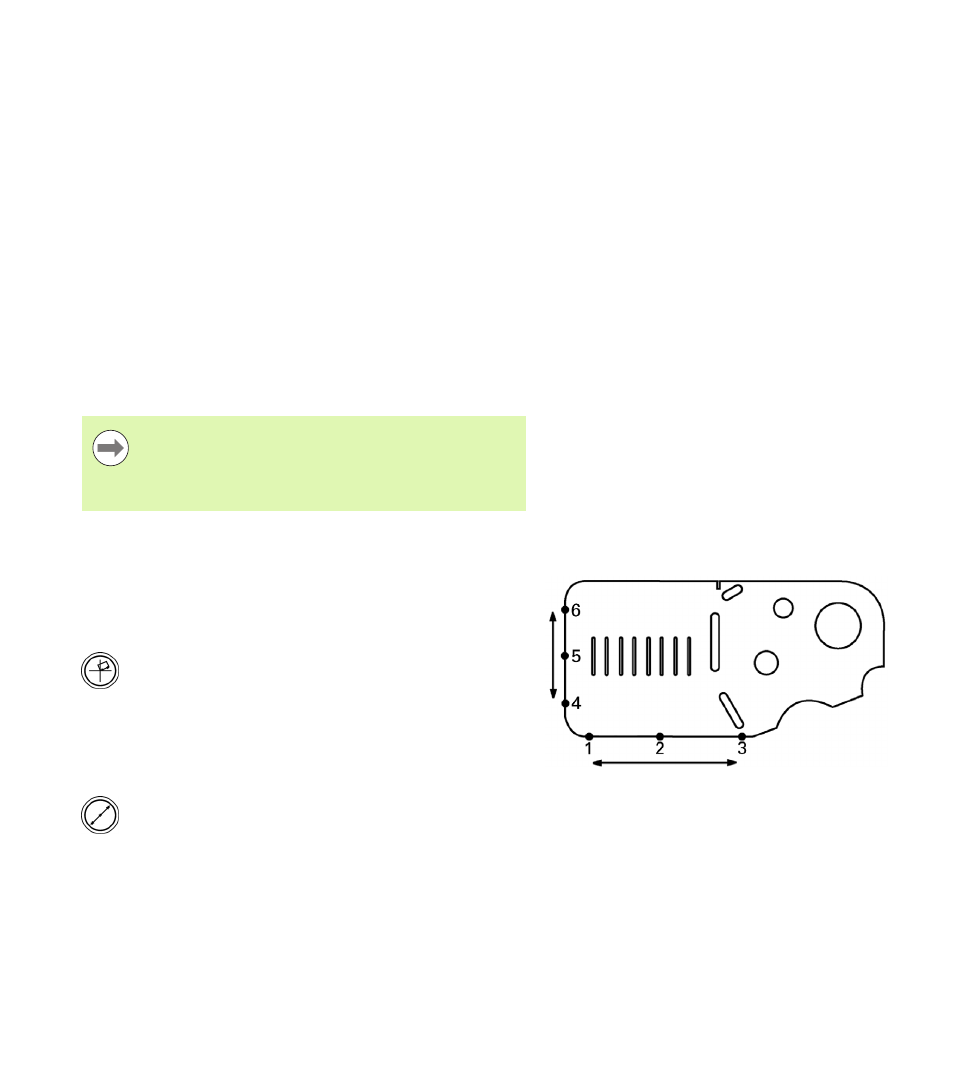

Rilevare una linea di allineamento lungo la base del pezzo e rilevare una
linea sul lato sinistro del pezzo. Queste linee saranno utilizzate per
costruire il punto dell'origine.
Esecuzione dell'allineamento del pezzo all'asse X sul bordo di base
U Premere il tasto ALLIN.
U Rilevare 3 punti lungo il bordo di base (punti 1, 2 e 3).
U Premere il tasto FINISH per creare una linea di
allineamento.
Rilevamento di una linea lungo il bordo sinistro.
U Premere il tasto LINEA.
U Rilevare 3 punti lungo il bordo sinistro (punti 4, 5 e 6).
U Premere il tasto FINISH per creare la seconda linea.
Le linee di allineamento e del bordo sinistro vengono ora visualizzate
nella lista delle figure sul lato sinistro della videata DRO. La costruzione
del punto utilizzando queste figure di riferimento è illustrata nella
pagina successiva.
Le costruzioni e le misure delle figure necessarie per le
costruzioni sono descritte nei dettagli di seguito nel
presente capitolo. Tuttavia è qui illustrato un breve
esempio di costruzione per spiegare adeguatamente
l'argomento.
L'allineamento è eseguito lungo la base e una linea è
rilevata sul lato sinistro
