ND 1200 QUADRA-CHEK 23
1
.2 F
unzioni base del visualizzat
o
re
ND 120

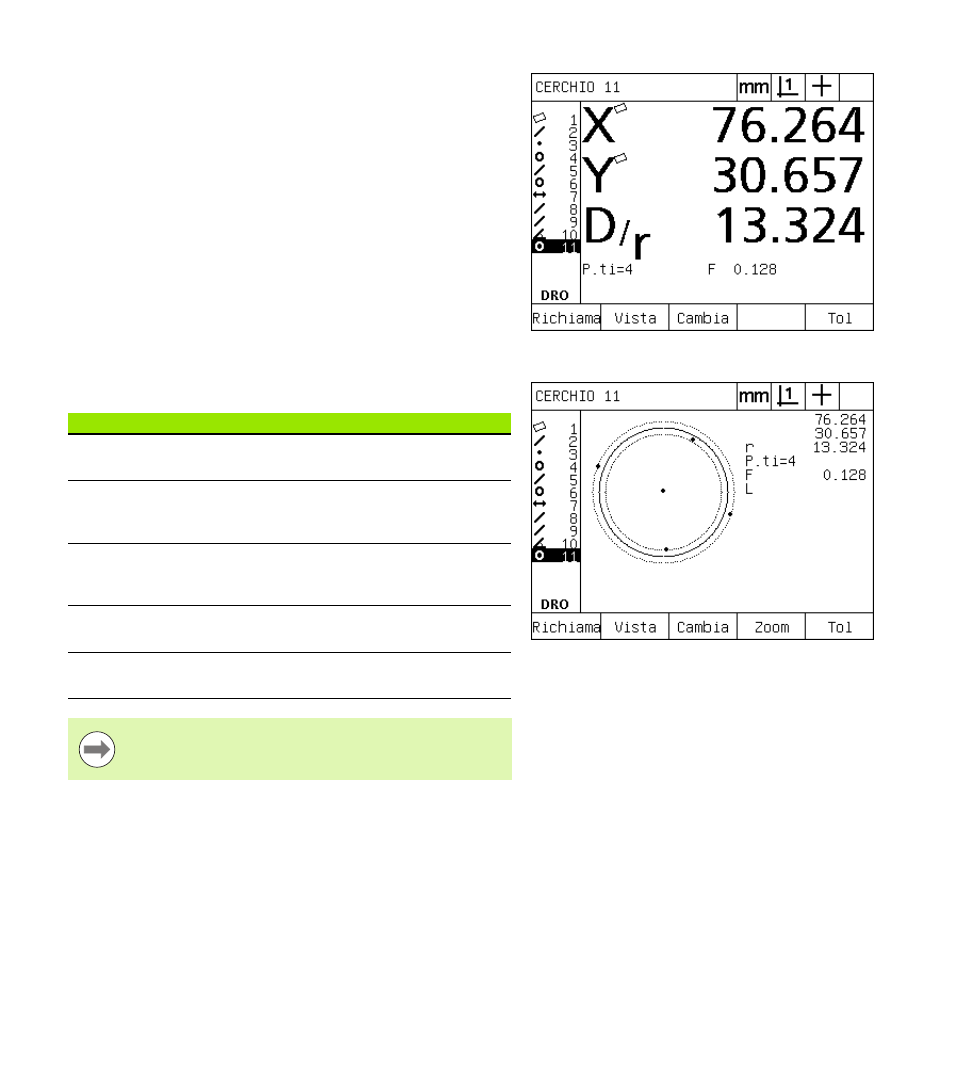

0 Videata del modo di valutazione delle figure e softkey
Le videate di valutazione delle figure possono essere commutate tra i
due modi premendo il softkey VISTA per visualizzare:
„ lista delle figure misurate sul lato sinistro
„ unità di misura, origine attuale e tipo di sonda nell'angolo in alto a
destra
„ tipo e numero della figura evidenziata
„ posizione della figura
„ valori geometrici e dimensionali quali diametro, lunghezza o angolo
„ numero dei punti utilizzati per definire la figura
„ errore di forma
„ figure di riferimento se la figura è stata costruita
„ indicazione che la figura è stata creata, se applicabile
„ nuvola di dati dei punti acquisiti, utilizzati per definire la figura
Videata del modo di valutazione delle figure con relativi
valori
Videata del modo di valutazione delle figure con punti
di dati
Softkey DRO Funzione
Richiama Visualizza una figura diversa dalla lista
specificando il relativo numero.
Vista Commuta tra la videata di default che visualizza
i valori degli assi e la videata che visualizza i
punti di dati acquisiti per definire la figura.
Cambia Visualizza gli algoritmi alternativi per il tipo di
figura attuale, ad esempio LSBF (least squares
best fit) e ISO.
Zoom Modifica l'ingrandimento nella visualizzazione
della nuvola di dati dei punti acquisiti.
Tol Visualizza le tolleranze alternative applicabili alla
figura attuale.
Le tolleranze sono descritte in seguito nel presente
capitolo.
