ND 1200 QUADRA-CHEK 83
2.2 Installazione dell'har
d
w
a
re
Collegamento degli encoder
Gli encoder vengono collegati ai connettori di interfaccia sul retro del
visualizzatore ND 1200. Molte interfacce encoder sono disponibili per
accoppiarsi alla grande varietà dei sistemi che possono essere utilizzati
con il visualizzatore ND 1200. Il tipo e il numero dei connettori degli
assi varia in funzione dell'applicazione. Il visualizzatore ND 1200
raffigurato in questa foto prevede connettori per gli assi X, Y e Q. Gli
ingressi degli encoder sono specificati quali analogici o TTL al
momento dell'acquisto e non possono essere modificati in seguito.
Le posizioni dei connettori degli encoder sono:
Per collegare i cavi degli encoder:
U Verificare che il visualizzatore ND 1200 sia spento.
U Collegare bene gli encoder degli assi ai relativi connettori.
Un'etichetta dell'asse è presente accanto ad ogni connettore. Se i
connettori comprendono le viti di montaggio, non serrarle
eccessivamente.

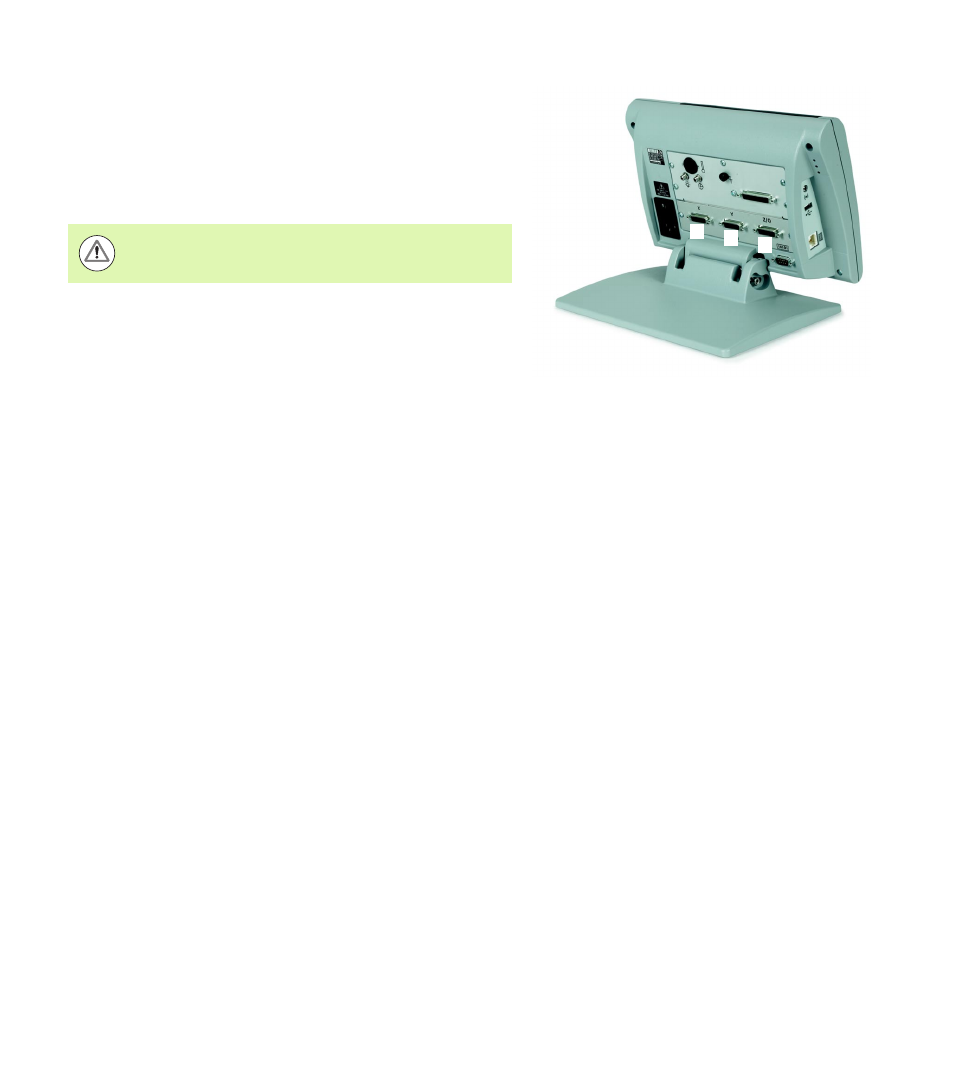

Connettori degli assi degli encoder
1
2
3
Non posizionare i cavi degli encoder in posizioni in cui
possano essere calpestati o rischino di far inciampare.
1 asse X
2 asse Y
3 asse Z/Q
