U Eseguire una singola misurazione dell'intero campo di movimento
utilizzando il master standard e annotare il risultato.
In questo esempio dell'applicazione della correzione LEC, un punto
all'estremità del campo di misura dell'asse viene rilevato utilizzando un
master da 8 pollici.
Per eseguire la correzione errore lineare nella videata LEC:
U Evidenziare la voce di menu LEC.
U Inserire il valore standard del master e il valore rilevato misurato dal
visualizzatore ND 1200 per l'asse di misura. Questo esempio illustra
i valori standard e rilevati per l'asse X.
U Eseguire la correzione LEC sugli altri assi se desiderato e quindi
premere il tasto FINISH per salvare i parametri e ritornare al menu di
configurazione.
Utilizzare un master che consenta misurazioni della
maggior parte possibile del campo di movimento
dell'asse.

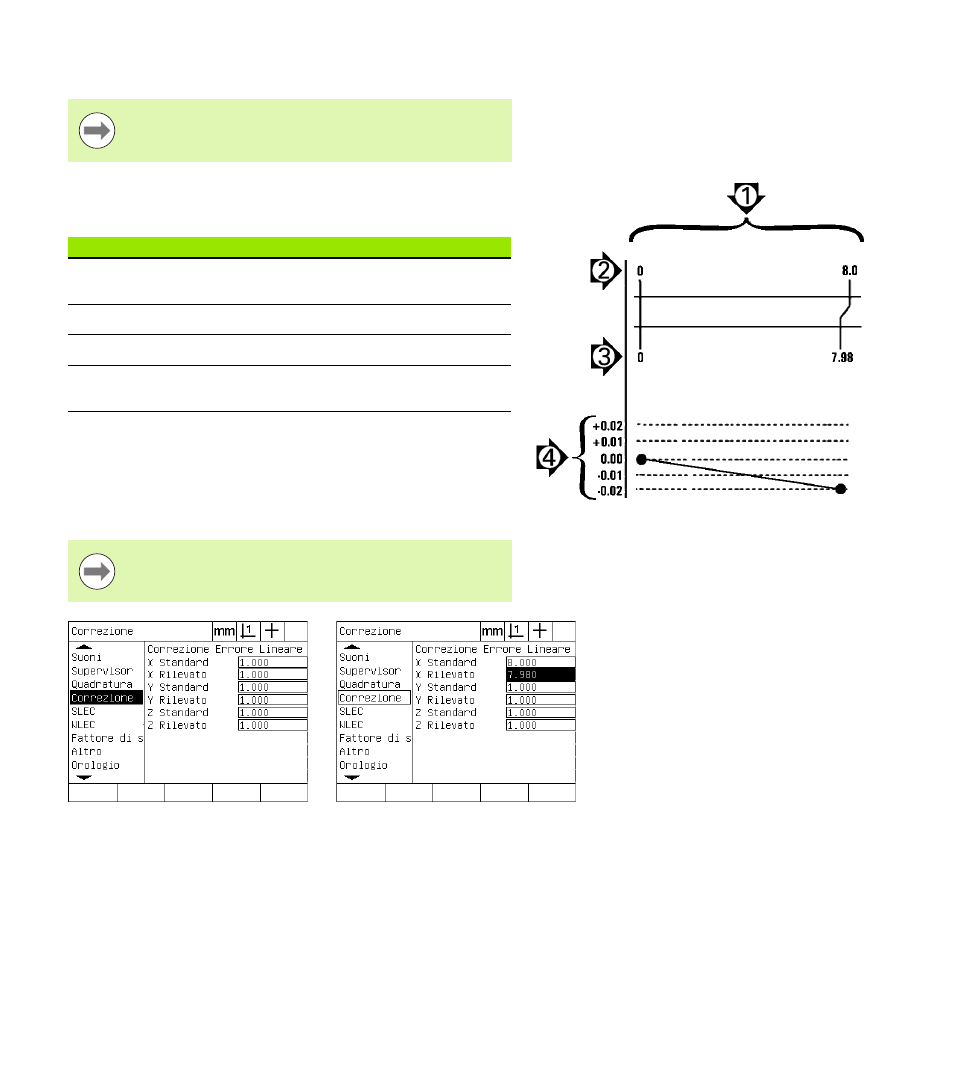

Esempio LEC utilizzando un master da 8 pollici
Numero Descrizione
1: Lunghezza
standard Viene misurata l'intera lunghezza di 8 pollici
2: Valori standard Lunghezza certificata master
3: Valori rilevati Lunghezza misurata master
4: Grafico di
deviazione Differenza tra valori standard e rilevati (non
inseriti in ogni videata)
I valori standard e rilevati per gli assi devono essere 1.000
se non è applicata alcuna correzione LEC.
Evidenziare la voce LEC Inserire i valori standard e rilevati per
l'asse
