14 1 Funzionamento
1
.1 P
a
nor
amica ND 120
0 1.1 Panoramica ND 1200
L'ND 1200
®
è un sistema di visualizzazione digitale avanzato (DRO)
per misurazioni a 2, 3 o 4 assi di elevata precisione utilizzando sistemi
di misura analogici o TTL. Il visualizzatore ND 1200 può essere
impiegato con comparatori ottici, microscopi e tavole di misura,
proiettori di profilo o sistemi di misurazione video quale componente
di una produzione in-linea o nel controllo qualità finale.
Nel visualizzatore ND 1200 sono disponibili le seguenti funzioni.
„ Superamento indici di riferimento per sistemi di misura con indici
singoli o a distanza codificata
„ Correzione errore lineare, lineare a segmenti o non lineare opzionale
„ Fattore di scala per ingrandire o ridurre pezzi
„ Interfaccia utente LCD multilingua: la lingua viene selezionata
dall'utente
„ Funzioni softkey programmabili per supportare le diverse attività
dell'utente
„ Tasti freccia per massima semplicità di navigazione in liste e menu
„ Tasti funzione di supporto per la misurazione chiaramente
contrassegnati con:
„ unità di misura: mm o pollici
„ origine 1 o origine 2
„ sistema di coordinate cartesiane o polari
„ Compensazione per allineamento del pezzo prima della misurazione,
eliminazione della necessità di allineamento del pezzo
„ Due origini per misurazioni assolute e incrementali
„ Tasti zero asse e preset per definizione origini
„ Semplice selezione del tipo di misura utilizzando i tasti funzione di
misura chiaramente evidenziati:
„ punti, linee, cerchi, archi, distanze, angoli
„ allineamento del pezzo
„ Measure Magic
®
per identificazione automatica del tipo di figura
„ La misurazione delle figure può includere
„ misurazioni dimensionali di figure geometriche del pezzo
„ creazione di figure inserendo i dati dimensionali
„ costruzione di nuove figure da quelle esistenti
„ tolleranze applicative

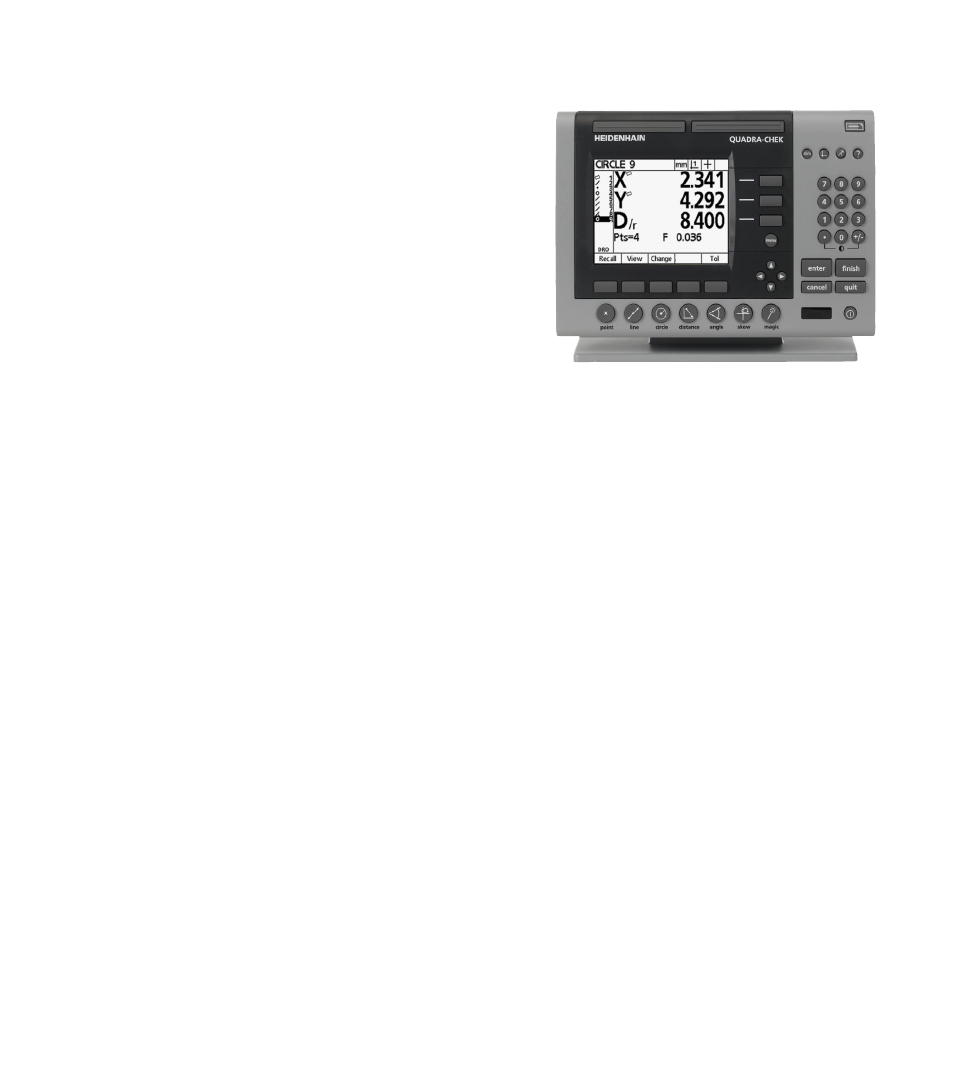

Pannello frontale ND 1200
