ND 1200 QUADRA-CHEK 97
2.3 Configur
azione del sof
tw
a
re
Videata Altro
I campi di configurazione dell'encoder della videata Altro
comprendono:
„ Cont. Auto Vis.: è il numero di counts DRO meno significativi
richiesto per aggiornare la videata DRO con nuovi valori degli assi.
„ Consenso zero asse esterno per assi X, Y, Z e Q. Consente agli assi
di essere azzerati in remoto dai pulsanti zero degli encoder.
„ Limite di velocità per gli assi: le elevate velocità in ingresso risultanti
dal movimento rapido degli encoder in ingresso può comportare
misurazioni errate. Le misurazioni errate si prevengono
visualizzando le avvertenze di errore dell'encoder quando i suoi
valori variano molto rapidamente.
Per configurare le impostazioni dell'encoder nella videata Altro:
U Premere MENU/SETUP per visualizzare il menu di configurazione ed
evidenziare la voce di menu Altro.
U Evidenziare il campo di dati Cont. Auto Vis e inserire il numero di
counts DRO (movimento asse) nella posizione numerica meno
significativa richiesta per aggiornare automaticamente i valori degli
assi DRO.
U Evidenziare il campo di selezione 0 X, Y, Z o Q Esterno e premere il
softkey SÌ o NO per abilitare o disabilitare l'azzeramento esterno
dell'asse dall'encoder remoto.
U Evidenziare il campo di dati Limite Velocità e inserire il limite di
velocità (incrementi di risoluzione al secondo). Ad esempio, con una
risoluzione di canale di 0.001 mm, un limite di velocità di 50,000
comporterà messaggi di avvertenza con movimenti dell'encoder
maggiori di 50 mm al secondo.
U Premere il tasto FINISH per salvare i parametri e ritornare al menu
di configurazione.

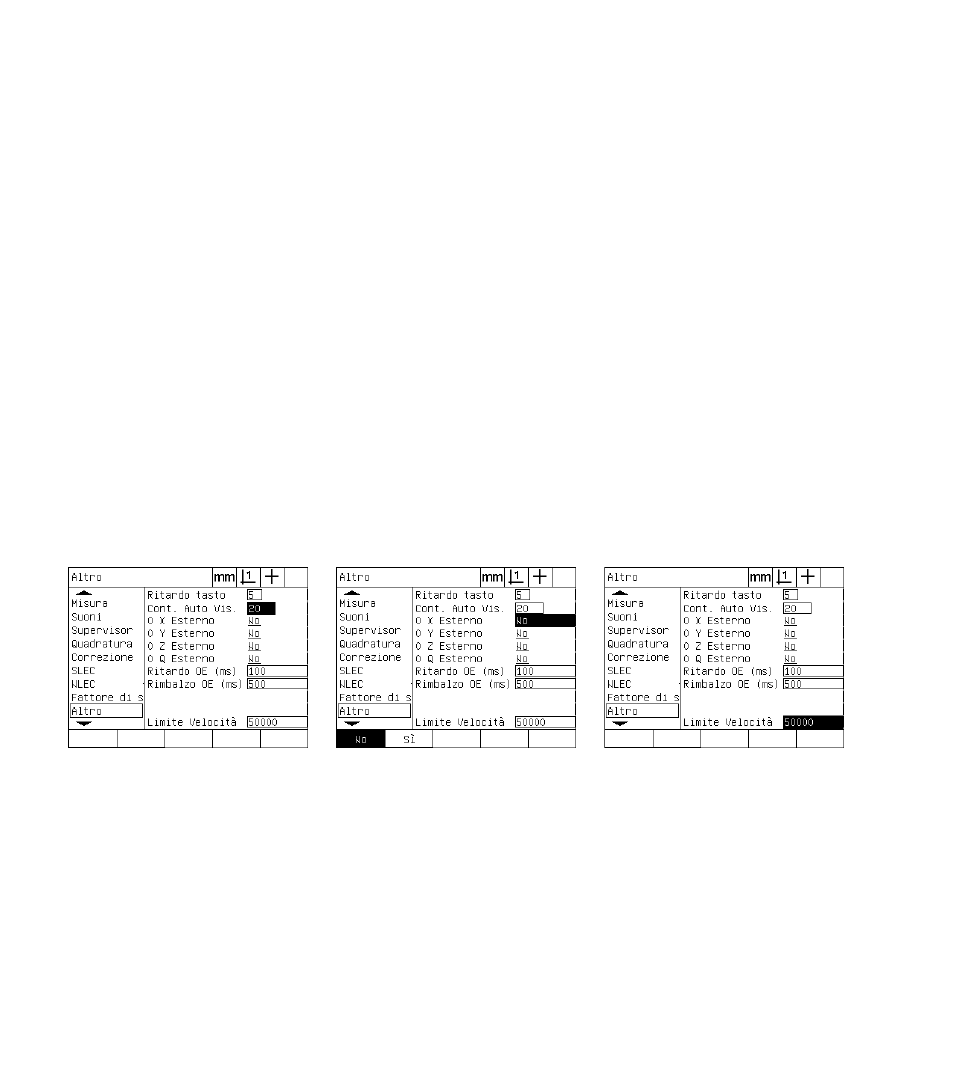

Inserire il valore in Cont. Auto Vis. Abilitare o disabilitare l'azzeramento
esterno per tutti gli assi Inserire il limite di velocità in counts al
secondo dell'encoder
