ND 1200 QUADRA-CHEK

51

1

.6 Costr

u

zione delle figur

e del pezz

o

Esempio di costruzione di una figura

In questo esempio, una nuova figura del punto è costruita da due
figure di riferimento del cerchio.

U

Premere il tasto MISURA della figura corrispondente a quella che si
intende costruire. In questo esempio viene premuto il tasto
MISURA PUNTO.

U

Premere il softkey COSTR. oppure premere il tasto FRECCIA SU
per evidenziare l'ultima figura della lista. Se l'ultima figura della lista
non è una delle figure di riferimento, premere il tasto FRECCIA SU
fino a evidenziare la prima figura di riferimento. In questo esempio,
la prima figura di riferimento del cerchio è alla base della lista.

U

Premere il tasto ENTER per selezionare la figura evidenziata. Un
segno di spunta appare sulla posizione della figura nella lista.

U

Continuare a evidenziare e a selezionare le figure fino a selezionare
tutte le figure di riferimento richieste. In questo esempio viene
evidenziata e selezionata la seconda figura del cerchio.

U

Premere il tasto FINISH per costruire la nuova figura. La nuova figura
viene aggiunta alla lista di figure. In questo esempio, la nuova figura
del punto è alla base della lista.

U

Premere il softkey VISTA per visualizzare una immagine grafica della
costruzione della figura. In questo esempio l'immagine mostra che
la figura del punto Int 1 è stata costruita all'intersezione superiore
delle due circonferenze.

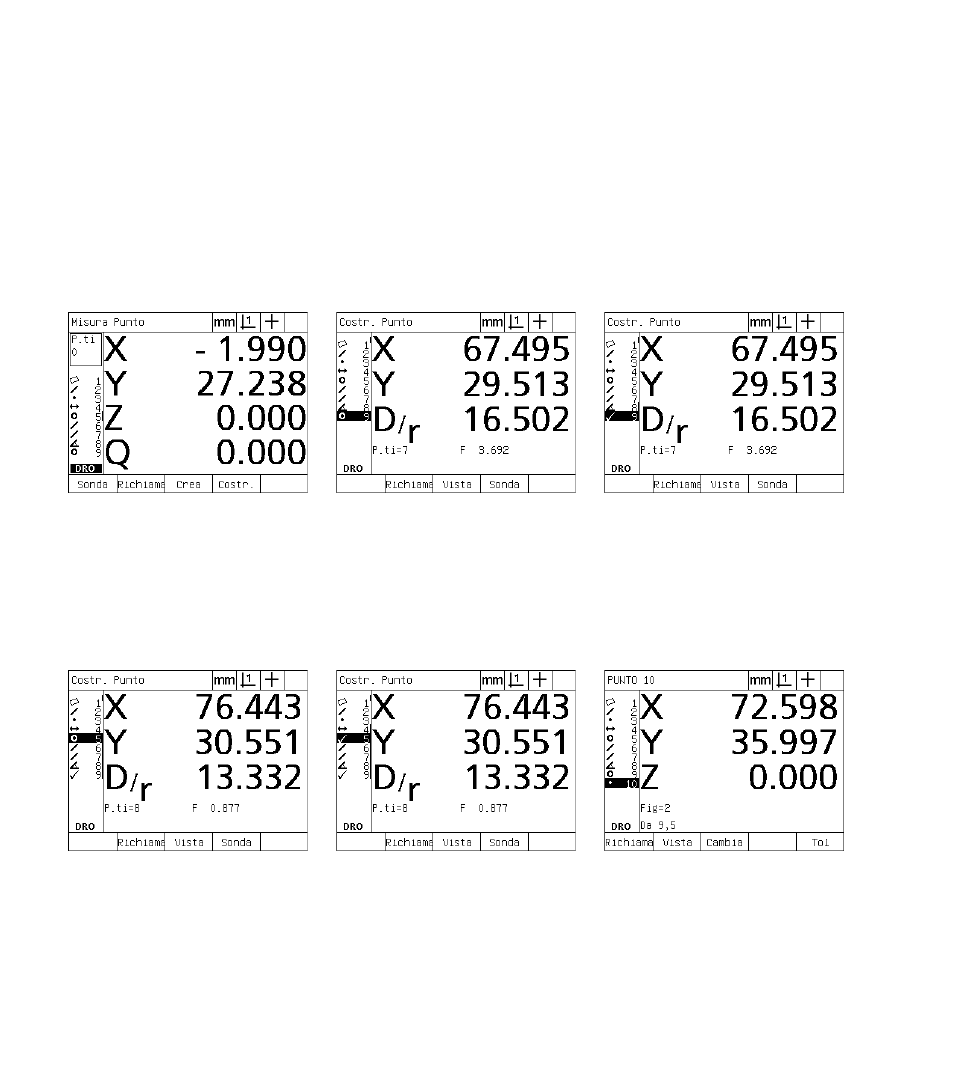

Il tasto MISURA PUNTO è premuto

La prima figura del cerchio è evidenziata La prima figura del cerchio è selezionata

come figura di riferimento

La seconda figura del cerchio è
evidenziata

La seconda figura del cerchio è
selezionata come figura di riferimento

Il tasto FINISH viene premuto per creare
una nuova figura del punto
