56 1 Funzionamento
1
.7 Applicazione delle t
o
ller
a
nz
e Applicazione delle tolleranze
Il metodo di applicazione delle tolleranze è identico per tutti i tipi di
figura. Per applicare una tolleranza:
U Evidenziare una figura nella lista utilizzando i tasti FRECCIA.
U Premere il softkey TOL per visualizzare i softkey delle tolleranze.
U Premere il softkey corrispondente al tipo di tolleranza desiderata, ad
esempio runout per un cerchio. Viene visualizzata una nuova videata
con i campi di dati per valori nominali e di tolleranza.
U Inserire i valori nominali e di tolleranza e quindi premere il tasto
FINISH per visualizzare i risultati di tolleranza. Premere di nuovo il
tasto FINISH per ritornare alla videata DRO.
Le misurazioni che superano i test di tolleranza sono indicate da un
segno di spunta nella casella del softkey TOL. Le misurazioni che
falliscono sono contrassegnate da un cerchio con croce nella casella
del softkey TOL e da caratteri tratteggiati nella videata DRO.

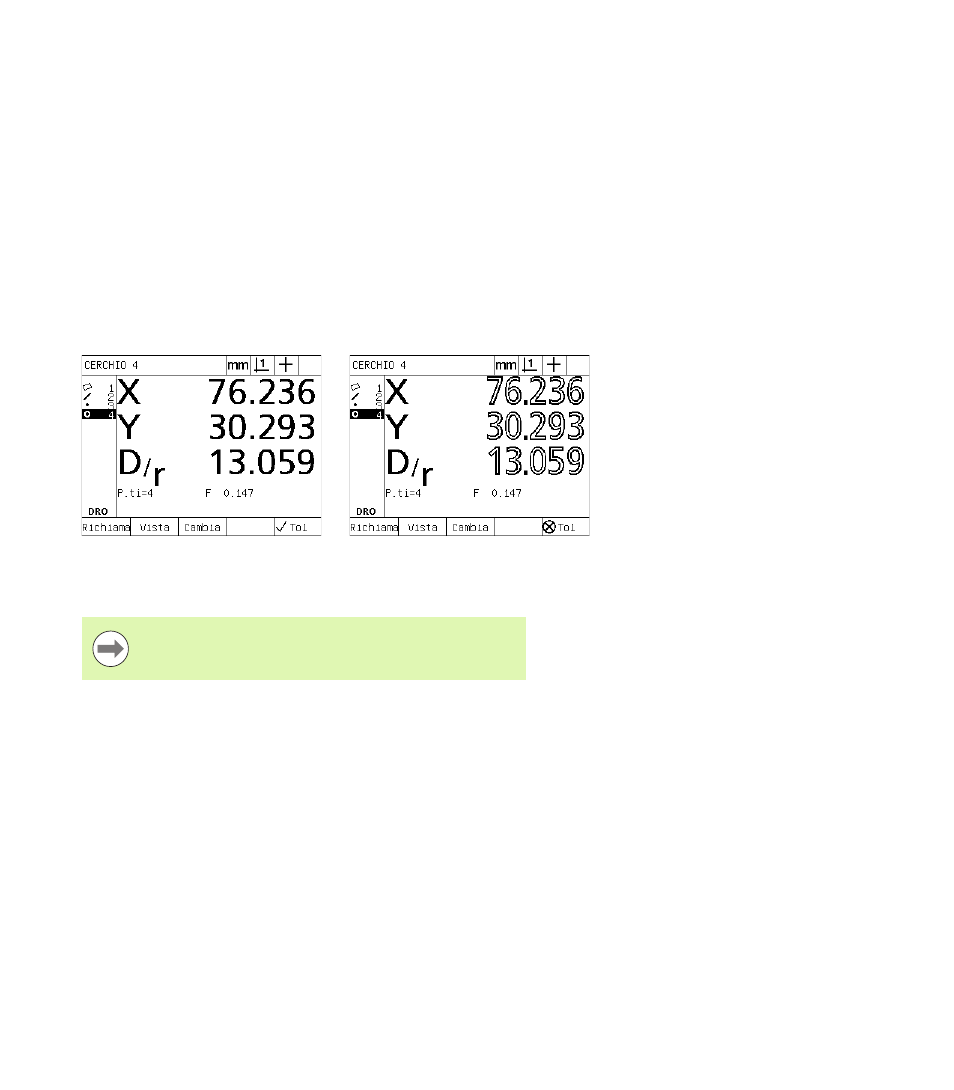

Tolleranza approvata indicata dal segno
di spunta nella casella del softkey TOL Tolleranza respinta indicata da un cerchio
con croce nella casella del softkey TOL e
da caratteri tratteggiati
Un esempio di applicazione di una tolleranza è illustrato
nella pagina successiva.
