.4 Misur
a
zione delle figur
e del pezz
o Misurazione di angoli
Un minimo di 4 punti uniformemente distribuiti sui due lati di un angolo
sono indispensabili per misurare un angolo. Un massimo di 100 punti
può essere rilevato sui due lati dell'angolo. Una volta rilevati su ciascun
lato dell'angolo un minimo di due punti, è possibile distribuire punti
aggiuntivi in qualsiasi proporzione tra i due lati. Ad esempio, il primo
lato può essere definito da 4 punti e il secondo da 8.
U Premere il tasto MISURA ANGOLO. Viene visualizzata
la videata Misura Angolo. Premere il tasto due volte
per misurare una serie di angoli utilizzando la
ripetizione automatica.
U Spostare la tavola per posizionare il reticolo sopra un
minimo di due punti uniformemente distribuiti su un
lato dell'angolo, premere il tasto ENTER per acquisire
ciascun punto.
U Premere il tasto FINISH per completare la misurazione
del primo lato.
U Spostare la tavola per posizionare il reticolo sopra un
minimo di due punti uniformemente distribuiti sul
secondo lato dell'angolo, premere il tasto ENTER per
acquisire ciascun punto.
U Premere il tasto FINISH per completare la misurazione
dell'angolo. Sono illustrati l'angolo e la posizione del
relativo vertice. La figura dell'angolo e le due figure
dei lati dell'angolo sono aggiunti alla lista delle figure.
U Premere il softkey CAMBIA per modificare il tipo di
angolo se desiderato.
I tipi di angolo comprendono:
„ INCLD: angolo incluso (A1).
„ 360-A1: 360 gradi - angolo incluso.
„ 180+A1: 180 gradi + angolo incluso.
„ 180-A1: 180 gradi - angolo incluso.

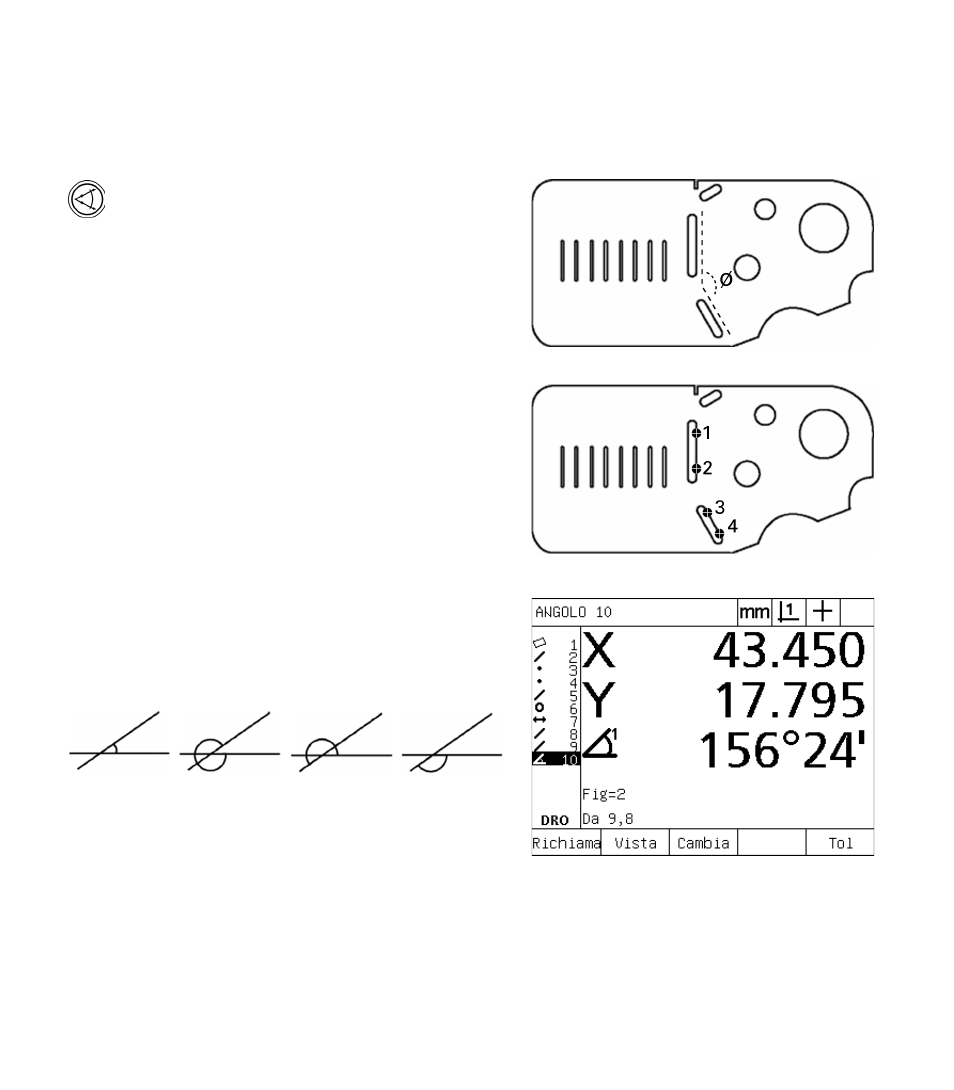

Le cave formano un angolo (
ø ) sul pezzo
I due lati di un angolo vengono rilevati sul pezzo
Sono illustrati l'angolo e la posizione del relativo
vertice. L'angolo e i suoi lati sono aggiunti alla lista
delle figure
INCLD (A1) 360-A1 180 + A1 180 - A1
