ND 1200 QUADRA-CHEK
5

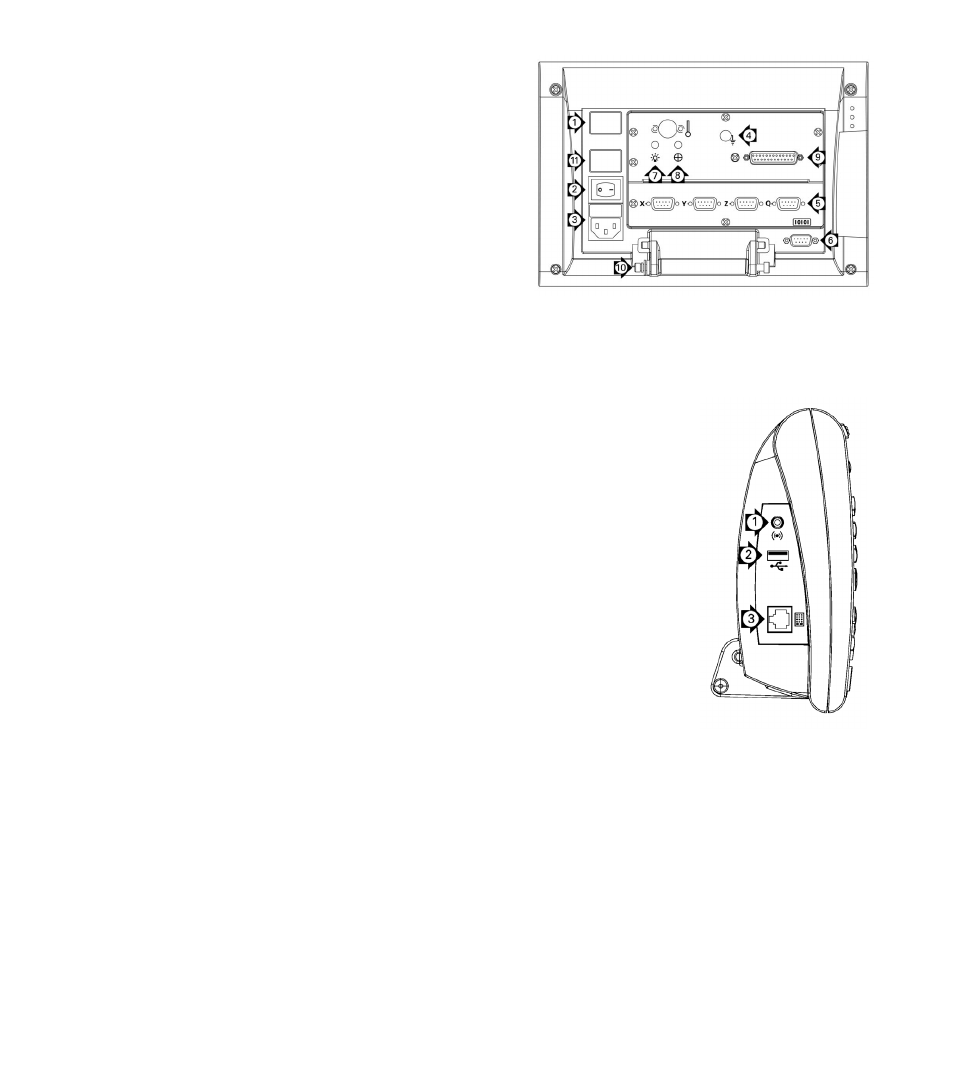

Pannello posteriore ND 1200
Pannello laterale ND 1200
1
Etichetta numero di serie
2
Interruttore di accensione
3
Connettore cavo di alimentazione e portafusibili
4
Messa a terra
5
Connettori assi di misura
6
Connettore interfaccia seriale RS-232
7
Connettore sensore ottico di riferimento
8
Connettore cavo del sensore ottico
9
Non supportato in ND 1200
10 Sistema di regolazione meccanica dell'inclinazione
11 Etichetta con dati elettrici
1
Jack audio/per cuffia
2
Connettore USB tipo A
3
Connettore RJ-45 interruttore a pedale/interruttore manuale/
tastiera
