1

.4 Misur

a

zione delle figur

e del pezz

o

Punti di misura

I punti sono le figure più semplici da misurare. È richiesto soltanto un
punto per definirne la posizione. Possono essere rilevati al massimo
100 punti che saranno considerati dal sistema per definire la media per
la misurazione di un singolo punto.

U

Premere il tasto MISURA PUNTO. Viene visualizzata la

videata Misura Punto. Premere il tasto due volte per
misurare una serie di punti utilizzando la ripetizione
automatica.

U

Spostare la tavola per posizionare il reticolo sopra la

posizione desiderata del punto e premere il tasto
ENTER.

U

Premere il tasto FINISH per completare la

misurazione. La posizione del punto è illustrata e la
figura del punto è aggiunta alla lista di figure.

Esempi illustrano le procedure di rilevamento e
misurazione della figura utilizzando l'annotazione
progressiva con i punti minimi preimpostati di fabbrica
rilevati per ciascun tipo di figura. Il numero di punti richiesti
per ciascun tipo di figura può essere modificato nella
videata di configurazione della misurazione illustrata di
seguito nel capitolo 2: Installazione, configurazione e
specifiche.

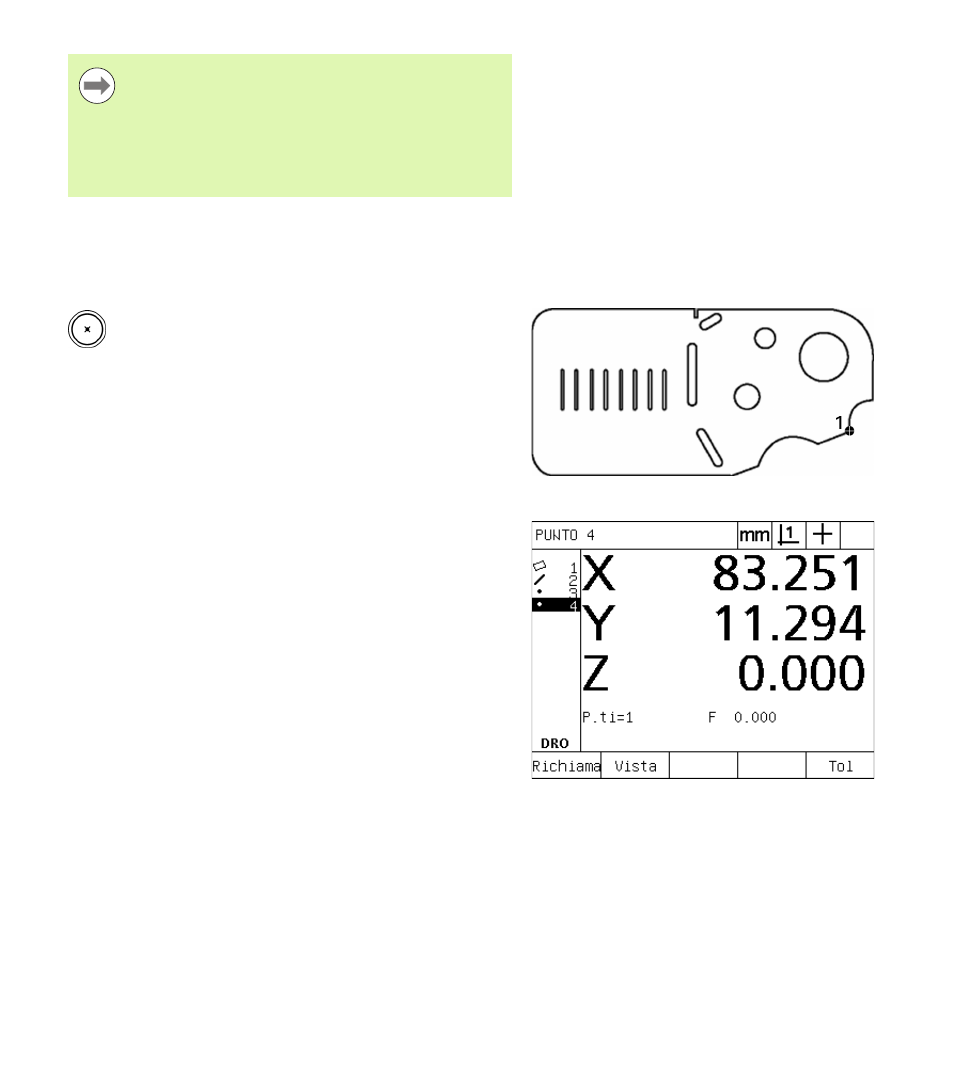

Un punto è rilevato sul pezzo

La posizione del punto è illustrata e la figura del punto
è aggiunta alla lista di figure
