24 1 Funzionamento
1
.2 F
unzioni base del visualizzat
o
re
ND 120
0 Videata del modo di misura delle figure e softkey
La videata di misura delle figure è visualizzata dopo aver inizializzato la
misura della figura premendo un tasto MISURA e indica:
„ lista delle figure misurate sul lato sinistro
„ unità di misura, origine attuale e tipo di sonda nell'angolo in alto a
destra
„ tipo di figura misurata e il numero di punti di dati acquisiti
„ posizione attuale di tutti gli assi

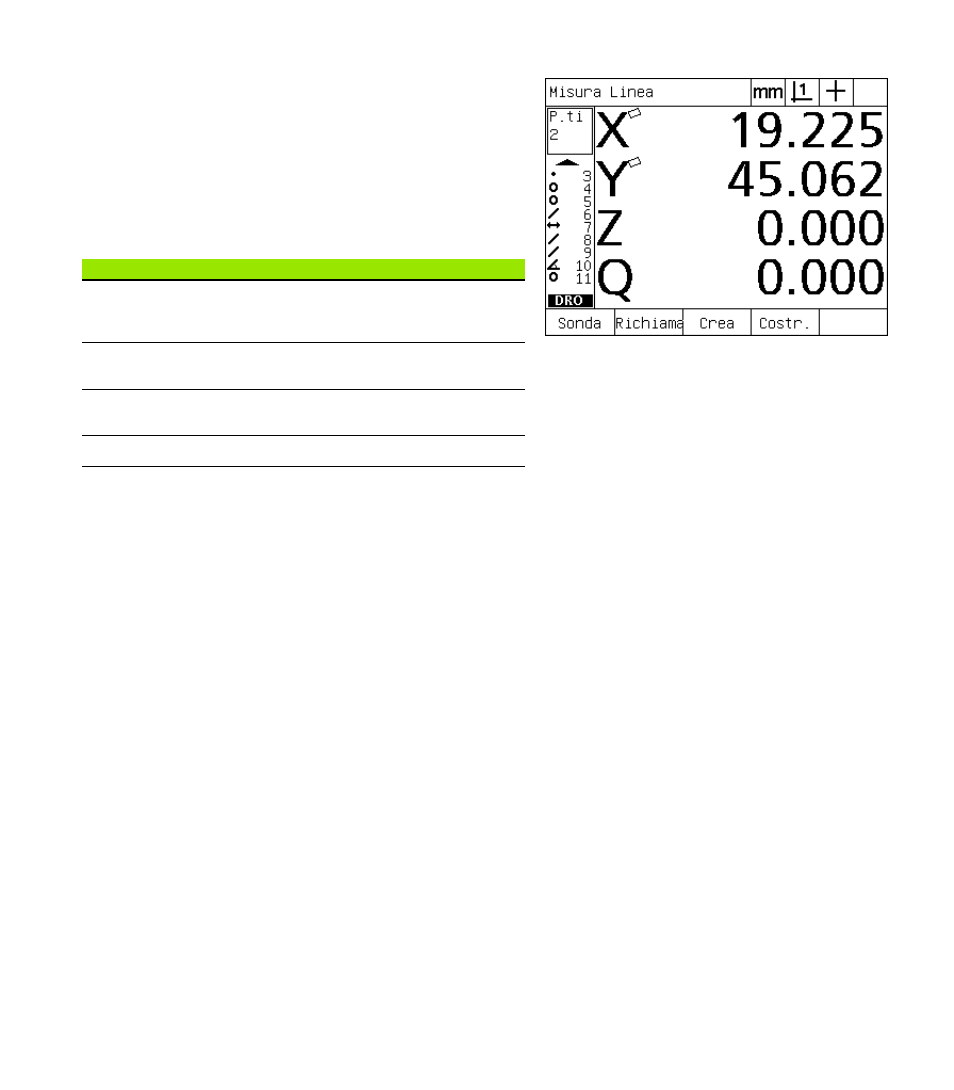

Videata del modo di misura delle figure con tipo figura
e punti acquisiti
Softkey DRO Funzione
Sonda Commuta tra reticolo e sonde di rilevamento
del sensore ottico (disponibile solo con opzione
rilevamento sensore ottico).
Richiama Richiama la prima figura di riferimento di una
nuova costruzione.
Crea Visualizza i campi per inserire i dati per creare il
tipo di figura specificato.
Costr. Inizializza la costruzione di una nuova figura.
