.4 Misur
a
zione delle figur
e del pezz
o 1.4 Misurazione delle figure del
pezzo
Figure del pezzo
Le figure vengono misurate rilevando i punti di dati che caratterizzano
la geometria dimensionale del pezzo. Ad esempio, diversi punti
misurati sulla circonferenza di un cerchio risultano in rappresentazioni
numeriche e grafiche della geometria del cerchio. Per tutto il presente
manuale, una geometria misurata è definita una figura e può essere
alternativamente visualizzata con risultato numerico o grafico
premendo il softkey VISTA. Diversi sono i tipi di figure e ciascuna di
esse presenta informazioni dimensionali differenti. Un cerchio, ad
esempio, presenta un centro e un raggio, un punto ha una posizione e
un angolo ha i gradi.
Lista di figure
Ogni figura viene aggiunta alla lista delle figure una volta misurata. La
lista delle figure mostra tutte le figure misurate sul lato sinistro dello
schermo LCD ed è visibile in modo DRO e di misura. Ogni figura è
identificata da un numero e da un'icona che ne specifica il tipo (ad es.
cerchio, linea ecc.). Alla lista possono essere aggiunte fino a 100
figure. Utilizzare i tasti FRECCIA per scorrere la lista. Evidenziare la
figura desiderata da richiamare, stampare o inviare i relativi dati a un
computer o a una chiave USB. Selezionare figure di riferimento dalla
lista per costruire le nuove figure. Cancellare le figure utilizzando il
tasto CANCEL o il tasto LCD ON/OFF. In generale, l'operatore
dovrebbe cancellare le vecchie figure, origini e allineamenti dalla lista
di figure prima di ogni nuova sessione di misura.

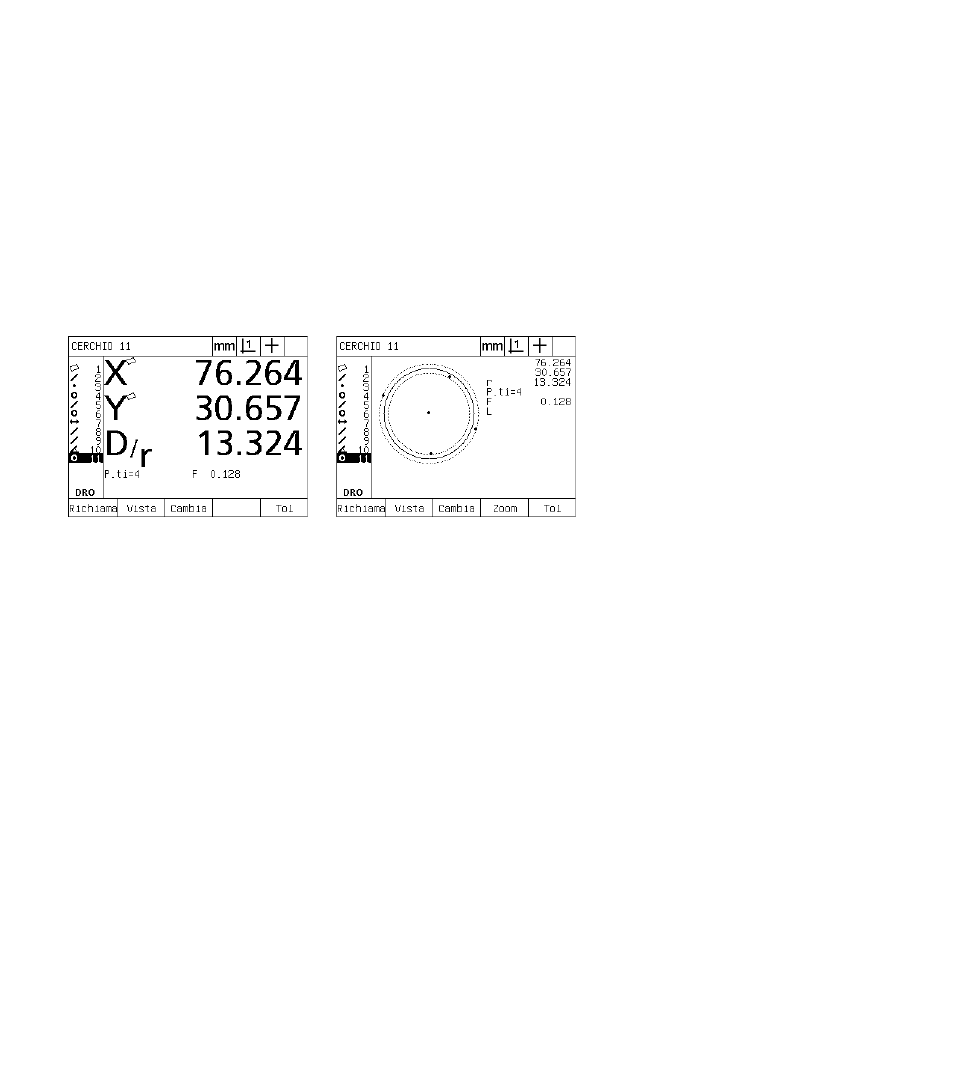

Figura visualizzata con risultato numerico Figura visualizzata con grafico
