ND 1200 QUADRA-CHEK 41
1
.4 Misur
a
zione delle figur
e del pezz
o Rilevamento con Measure Magic
Measure Magic analizza i dati della figura acquisiti mediante
rilevamento del pezzo e determina automaticamente il tipo di figura.
Measure Magic supporta i seguenti tipi di figura nel visualizzatore ND
1200:
 Punti
 Linee
 Cerchi
Quando si usa Measure Magic e si acquisisce più del numero minimo
dei punti richiesti per definire un tipo di figura, il tipo di figura può
essere modificato manualmente dall'operatore se è assegnato il tipo
di figura sbagliato.
Rilevamento di una figura con Measure Magic
 Premere il tasto per misurazione MEASURE MAGIC.
Viene visualizzata la videata Misura Figura. Premere il
tasto due volte per misurare una serie di figure
utilizzando la ripetizione automatica.
 Misurare i punti sulla figura desiderata e quindi
premere il tasto FINISH.

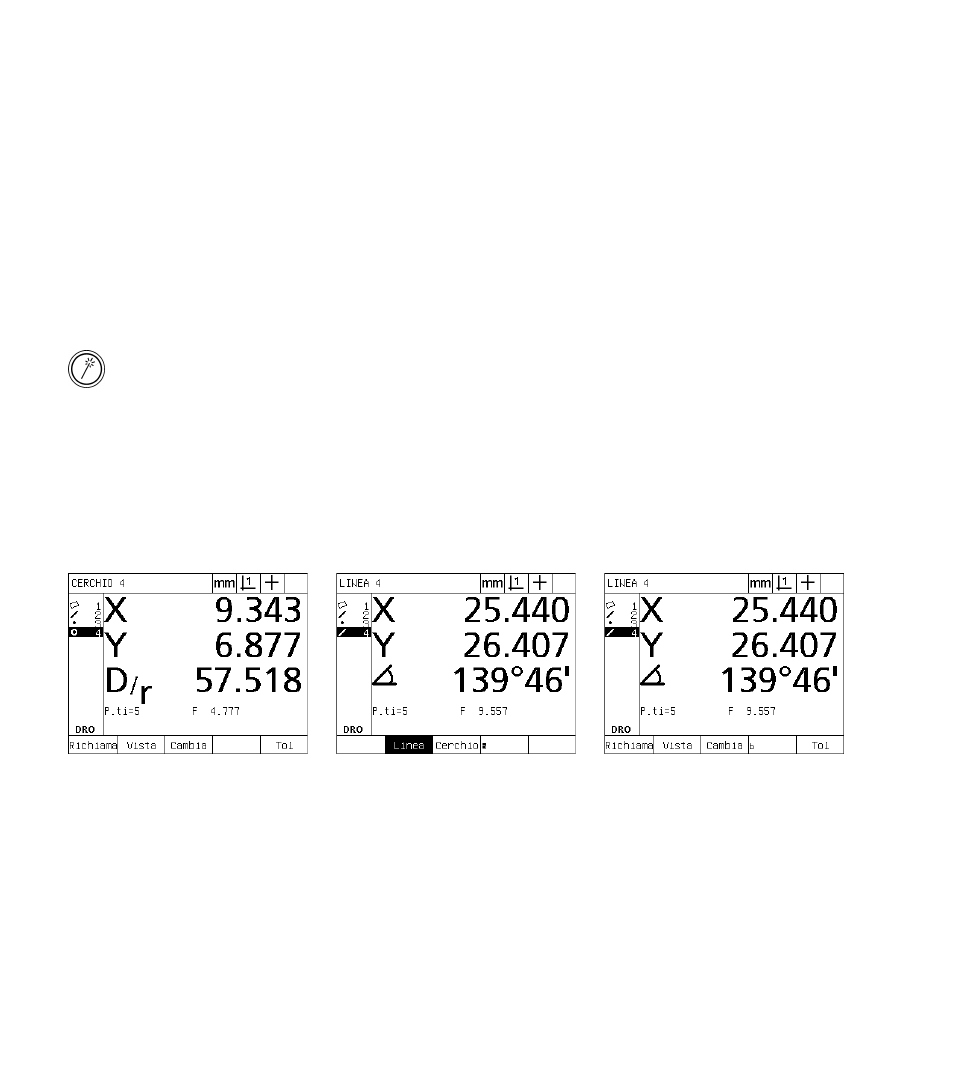

Se è visualizzato sullo schermo il tipo errato di figura
 Premere il softkey CAMBIA. I tipi alternativi di figura vengono
visualizzati sopra i softkey nella parte inferiore dello schermo.
 Premere il softkey del tipo corretto di figura. Il tipo corretto di figura
viene visualizzato nella relativa lista.
Premere il softkey CAMBIA Premere il softkey del tipo corretto di
figura È visualizzato il tipo corretto di figura
