ND 1200 QUADRA-CHEK 109
2.3 Configur
azione del sof
tw
a
re
U Evidenziare la voce del menu di configurazione SLEC (se NLEC è
presente) e verificare che il campo di selezione Abilit. sia impostato
su OFF.
U La correzione NLEC non può essere configurata se è abilitata
l'opzione NLEC. Evidenziare la voce di menu NLEC e verificare che
il campo di selezione NLEC sia impostato su OFF.
Una volta completati questi passi iniziali, la correzione errore NLEC
può essere eseguita utilizzando uno dei due metodi:
„ misurazione dei punti su una griglia di calibrazione
„ importazione di un file nlec.txt creato utilizzando una griglia di
calibrazione e un ND 1200, ND 1300 o IK 5000
Nell'esempio di applicazione di NLEC, nove punto vengono misurati
utilizzando una grigia di calibrazione 3 X 3.
La correzione NLEC non può essere eseguita se è già
abilitata una diversa correzione errore.

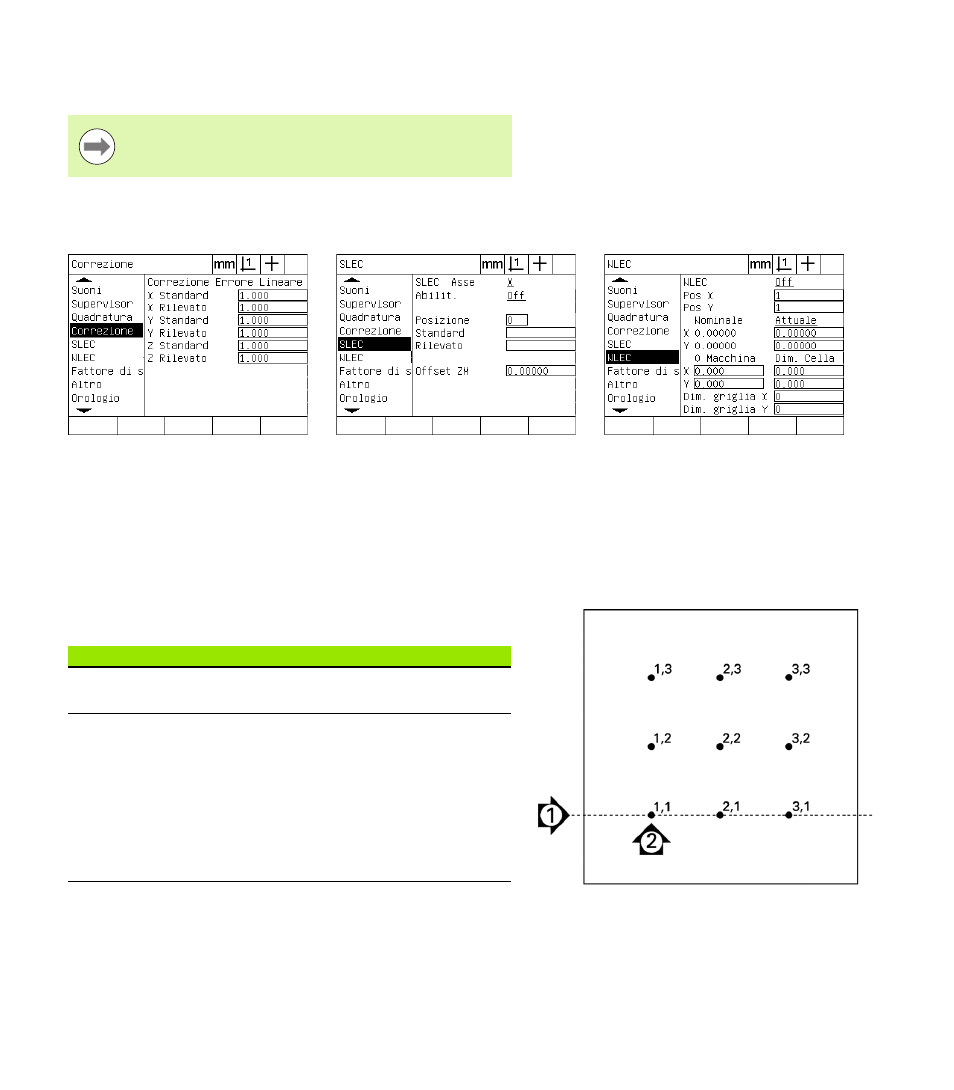

Verificare che i valori della videata LEC
siano tutti impostati su 1.000 Verificare che l'opzione Abilit. della
videata SLEC sia impostata su OFF Verificare che l'opzione NLEC sia
impostata su OFF
Nove punti della griglia di calibrazione 3 X 3 sono
illustrati con posizioni numeriche della griglia X, Y
Numero Descrizione
1: Allineamento
griglia Viene eseguito un allineamento per allineare
perfettamente la griglia all'asse X.
2: Punti di dati
origine e griglia Un'origine zero viene creata nell'angolo
inferiore sinistro della griglia. Questa è la
prima posizione (X=1,Y=1) che viene
immessa nella videata di configurazione
NLEC.
Altri punti di dati di calibrazione da
immettere nella videata di configurazione
NLEC sono illustrati nel formato X, Y (1,1 per
3,3 in questo esempio).
