102

2 Installazione e specifiche

2.3 Configur

azione del sof

tw

a

re

Correzione errore lineare (LEC)

LEC compensa le irregolarità della macchina e le non linearità
dell'encoder applicando un singolo valore di correzione lineare
all'intero campo di misura. Per applicare la correzione LEC all'asse di
misura:

U

Verificare che il reticolo sia selezionato. Premere il softkey SONDA
per selezionarlo se necessario.

U

Premere MENU/SETUP per visualizzare il menu di configurazione ed
evidenziare la voce di menu Fatt. scala.

U

Verificare che il campo di selezione Attivo sia impostato su NO.

U

Evidenziare la voce di menu SLEC e verificare che il campo di
selezione Abilit. sia impostato su OFF.

U

Evidenziare la voce di menu LEC e verificare che tutti i valori di
correzione siano impostato su 1.0.

U

Evidenziare la voce di menu NLEC e verificare che il campo di
selezione NLEC sia impostato su OFF.

U

Posizionare il master standard lungo l'asse di misura.

U

Allineare il master il più possibile vicino all'asse ed eseguire un
allineamento come descritto nel capitolo 1 (vedere "Allineamento
del pezzo all'asse di misura" a pagina 35).

Se si utilizzano i fattori di scala, devono essere applicati
dopo le correzioni degli errori.

La correzione LEC non può essere eseguita se è già
abilitata una diversa correzione errore.

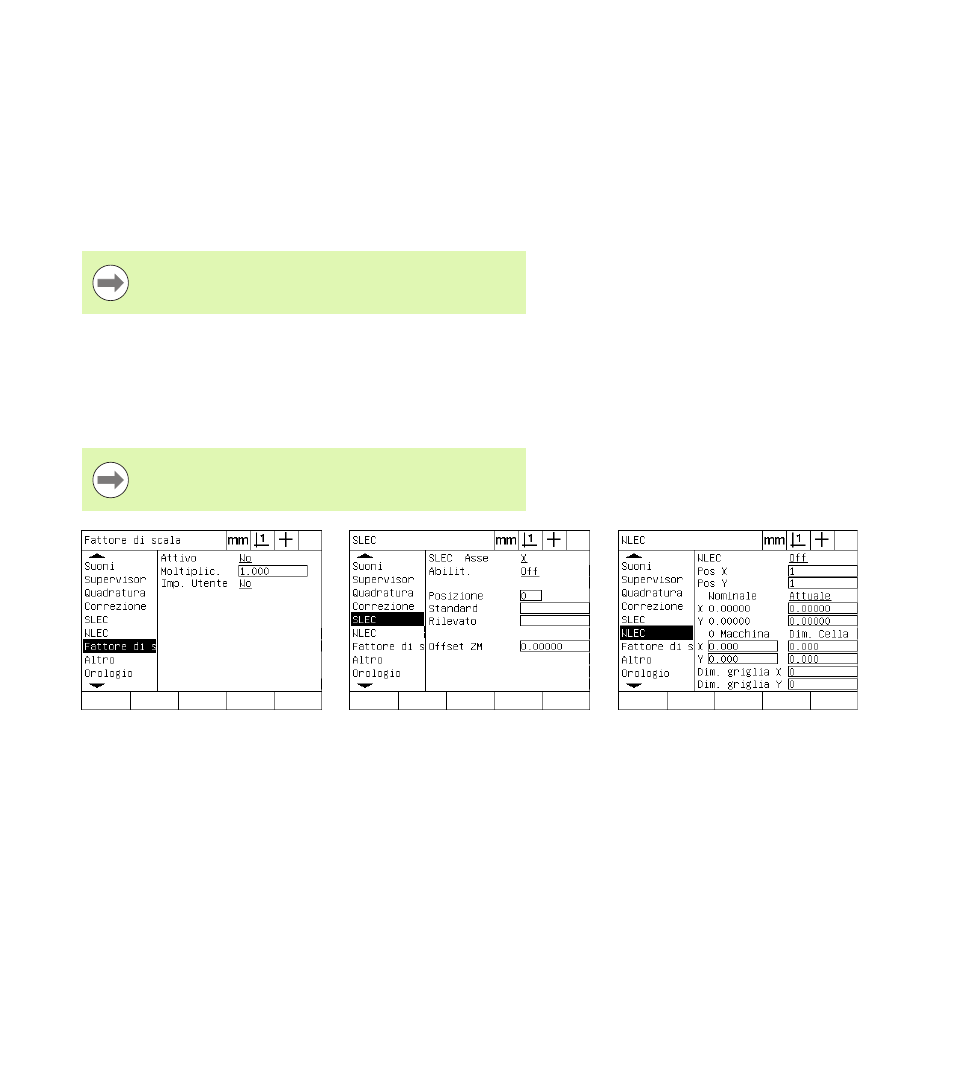

Verificare che l'opzione Fatt. scala non
sia attiva

Verificare che la compensazione SLEC
sia impostata su OFF

Verificare che la compensazione NLEC
sia impostata su OFF
