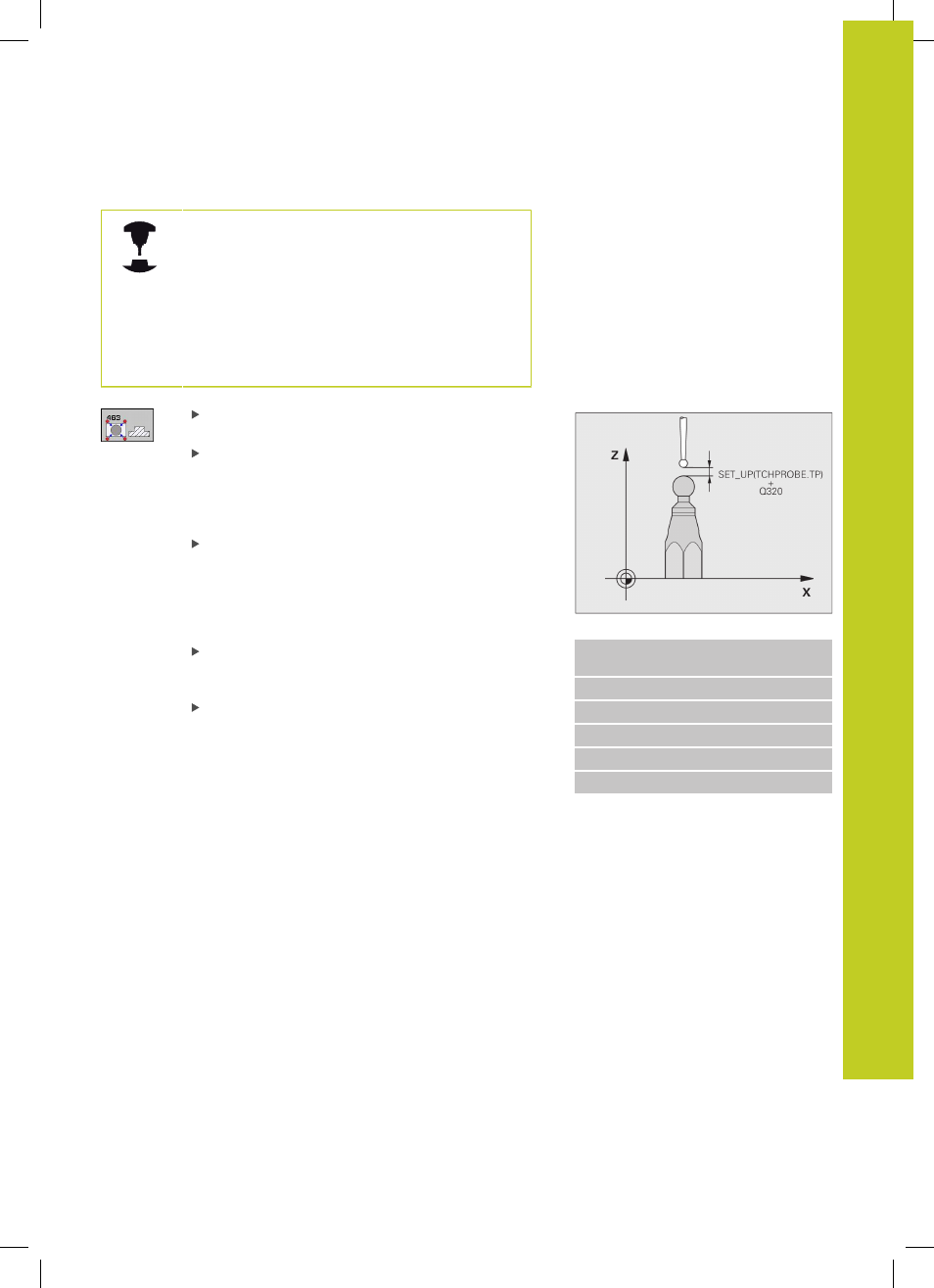

CALIBRAZIONE RAGGIO ESTERNO TS (ciclo 463, DIN/ISO: G463) 17.8
17
TNC 320 | Manuale utente programmazione di cicli | 10/2013
413
Per la determinazione dell'offset della sfera il TNC
deve essere opportunamente predisposto dal
costruttore della macchina. Consultare il manuale
della macchina!
Le possibilità e modalità di orientamento del
tastatore sono già predefinite per i sistemi di
tastatura HEIDENHAIN. Sistemi di tastatura di altri
produttori vengono configurati dal costruttore della
macchina.
RAGGIO SPINA Q407: diametro dell'anello di
regolazione. Campo di immissione da 0 a 99,9999
DISTANZA DI SICUREZZAQ320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
SPOSTARSI A ALT. SICUR. Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
NUMERO TASTATURE Q407 (in valore assoluto):
numero dei punti di misura sul diametro. Campo di
immissione da 0 a 8
ANGOLO DI RIFERIMENTO Q380 (in valore assoluto):
angolo tra l'asse principale del piano di lavoro e il
primo punto da tastare. Campo di immissione da 0 a
360,0000
Blocchi NC
5 TCH PROBE 463 CALIBRAZIONE TS SU
PERNO
Q407=+5 ;RAGGIO SPINA
Q320=+0 ;DISTANZA SICUREZZA
Q301=+1 ;SPOST. A ALT. SICUR.
Q423=+8 ;NUMERO TASTATURE
Q380=+0 ;ANGOLO DI RIFERIM.
