MISURAZIONE PIANO (ciclo 431, DIN/ISO: G431) 16.13
16
TNC 320 | Manuale utente programmazione di cicli | 10/2013
395
16.13 MISURAZIONE PIANO (ciclo 431,
DIN/ISO: G431)
Esecuzione del ciclo

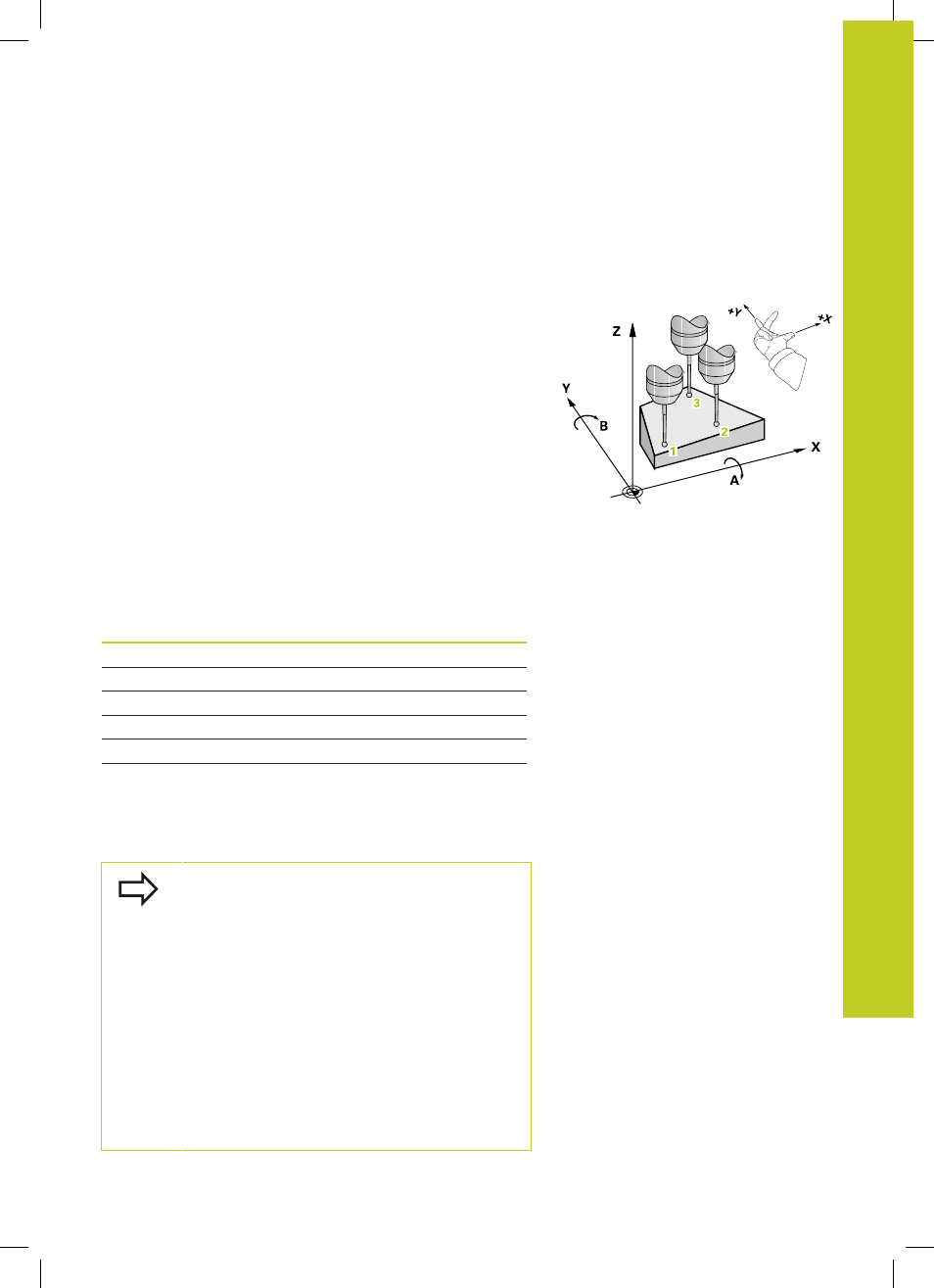

Il ciclo di tastatura 431 rileva gli angoli di un piano mediante
misurazione di tre punti e memorizza i relativi valori in parametri di
sistema.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 278) sul punto da tastare programmato 1 e
misura quindi il primo punto del piano. Contemporaneamente
il TNC sposta il tastatore della distanza di sicurezza in senso
opposto alla direzione di spostamento definita
2 Successivamente, il tastatore si riporta all'altezza di sicurezza e
si posiziona nel piano di lavoro sul punto da tastare 2 e vi misura
il valore reale del secondo punto sul piano
3 Successivamente, il tastatore si riporta all'altezza di sicurezza e
si posiziona nel piano di lavoro sul punto da tastare 3 e vi misura
il valore reale del terzo punto sul piano
4 Quindi, il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori angolari rilevati nei seguenti parametri Q:
Numero parametro Significato
Q158 Angolo di proiezione dell'asse A
Q159 Angolo di proiezione dell'asse B
Q170 Angolo solido A
Q171 Angolo solido B
Q172 Angolo solido C
da Q173 a Q175 Valori misurati dell'asse del tastatore
(dalla prima alla terza misurazione)
Per la programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Affinché il TNC possa calcolare i valori angolari, i tre
punti da tastare non devono trovarsi su una retta.
Nei parametri Q170 - Q172 vengono memorizzati
gli angoli solidi che sono richiesti per la funzione
Rotazione piano di lavoro. Mediante i primi due
punti misurati, si determina l'allineamento dell'asse
principale durante la rotazione del piano di lavoro.
Il terzo punto di misura determina la direzione
dell'asse utensile. Definire il terzo punto di misura
in direzione dell'asse Y positivo, in modo che l'asse
utensile sia correttamente disposto nel sistema di
coordinate destrorso.
