Cicli di tastatura: controllo automatico dei pezzi
16.2 PIANO DI RIFERIMENTO (ciclo 0, DIN/ISO: G55)
16
366
TNC 320 | Manuale utente programmazione di cicli | 10/2013
16.2 PIANO DI RIFERIMENTO (ciclo 0,
DIN/ISO: G55)

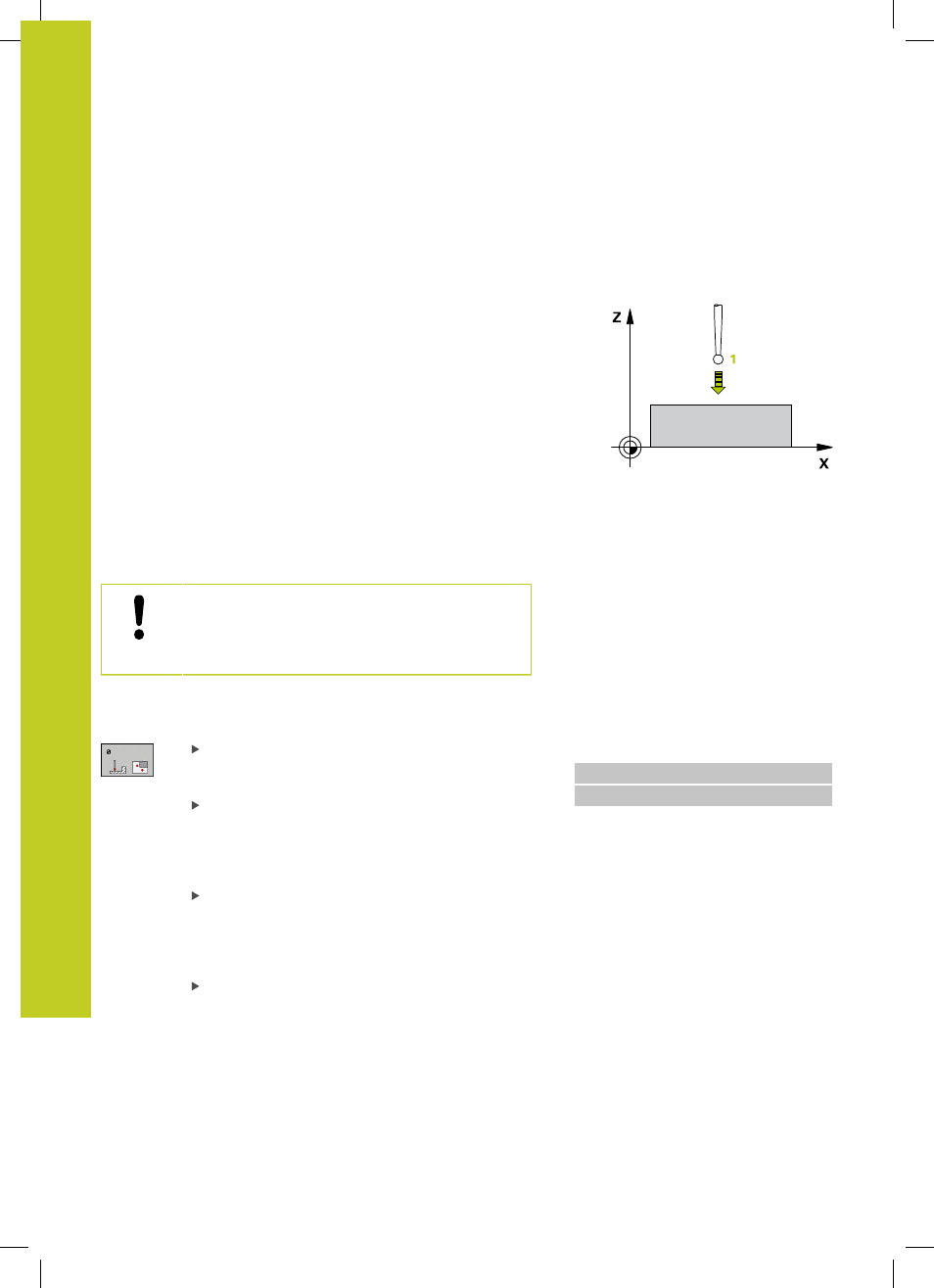

Esecuzione del ciclo
1 Il tastatore si porta in rapido con movimento 3D (valore da
colonna FMAX) sulla posizione di prearresto 1 programmata nel
ciclo
2 Successivamente il tastatore effettua la tastatura con
l'avanzamento di tastatura (colonna F). La direzione di tastatura
deve essere definita nel ciclo
3 Dopo che il TNC ha rilevato la posizione, il tastatore si riporta
al punto di partenza della tastatura e memorizza la coordinata
misurata in un parametro Q. Le coordinate della posizione del
tastatore al momento del segnale di contatto vengono inoltre
memorizzate nei parametri da Q115 a Q119. Per i valori in questi
parametri il TNC non tiene conto della lunghezza e del raggio del
tastatore.
Per la programmazione
Attenzione Pericolo di collisione!
Nel preposizionamento del tastatore assicurarsi che
non ci sia pericolo di collisione nell'avvicinamento alla
posizione programmata.
Parametri ciclo
NR. PARAMETRO PER RISULTATO: inserire il numero
del parametro Q al quale viene assegnato il valore
della coordinata. Campo di immissione da 0 a 1999
ASSE/DIREZIONE DI TASTATURA: inserire l'asse
di tastatura con il tasto di selezione assi o tramite
la tastiera ASCII con il segno per la direzione di
tastatura. Confermare la selezione con il tasto ENT.
Campo di immissione: tutti gli assi NC
VALORE NOMINALE DI POSIZIONE: inserire
mediante i tasti di selezione assi o tramite la tastiera
ASCII tutte le coordinate per il preposizionamento
del tastatore. Campo di immissione da -99999,9999
a 99999,9999
Conclusione dell'inserimento: premere il tasto ENT
Blocchi NC
67 TCH PROBE 0.0 PIANO DI RIF. Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
