ISOLA RETTANGOLARE (ciclo 256, DIN/ISO: G256) 5.6
5
TNC 320 | Manuale utente programmazione di cicli | 10/2013
149
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999 In
alternativa
FAUTO, FU, FZ
MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
PREDEF: Il TNC impiega il valore del blocco GLOBAL
DEF

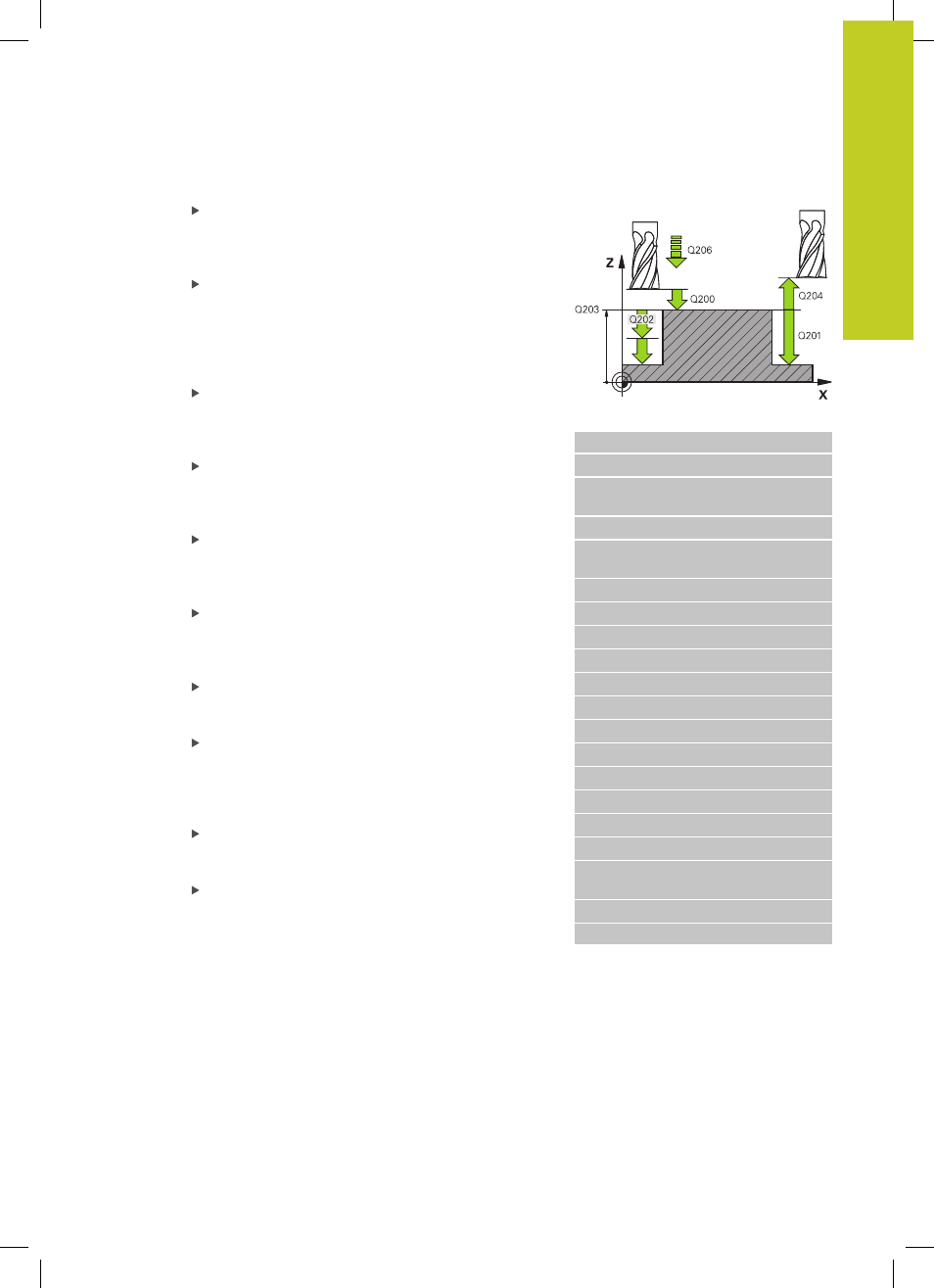

PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo
dell'isola. Campo di immissione da -99999,9999 a
99999,9999
PROFONDITÀ INCREMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile; inserire un valore maggiore di 0.
Campo di immissione da 0 a 99999,9999
AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0
a 99999,999, in alternativa
FMAX, FAUTO, FU, FZ
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa
PREDEF
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,9999, in alternativa
PREDEF
FATTORE DI SOVRAPPOSIZIONE Q370: Q370 x
raggio utensile dà l’accostamento laterale k. Campo
di immissione da 0,1 a 1,414, in alternativa
PREDEF
POS. AVVICINAMENTO (0...4) Q437: definizione
della strategia di avvicinamento dell'utensile:
0 : a destra dell'isola (impostazione base)
1 : spigolo inferiore sinistro
2 : spigolo inferiore destro
3 : spigolo superiore destro
4 : spigolo superiore sinistro Nel caso in fase
di avvicinamento con l'impostazione Q437=0
si formino rigature sulla superficie dell'isola,
selezionare una posizione di avvicinamento diversa
Blocchi NC
8 CYCL DEF 256 ISOLA RETTANGOLARE
Q218=60 ;LUNGHEZZA 1º LATO
Q424=74 ;QUOTA PEZZO GREZZO
1
Q219=40 ;LUNGHEZZA 2º LATO
Q425=60 ;QUOTA PEZZO GREZZO
2
Q220=5 ;RAGGIO SPIGOLO
Q368=0.2 ;SOVRAM. LATERALE
Q224=+0 ;ANGOLO DI ROTAZIONE
Q367=0 ;POSIZ. ISOLA
Q207=500 ;AVANZAM. FRESATURA
Q351=+1 ;MODO FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. INCREMENTO
Q206=150 ;AVANZAMENTO PROF.
Q200=2 ;DISTANZA SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Q370=1 ;SOVRAPP.
TRAIETTORIA UT.
Q437=0 ;POS. AVVICINAMENTO
9 L X+50 Y+50 R0 FMAX M3 M99
