Cicli di lavorazione: maschiatura / fresatura filetto
4.8 FRESATURA DI FILETTI DAL PIENO (ciclo 264, DIN/ISO: G264)
4
114
TNC 320 | Manuale utente programmazione di cicli | 10/2013

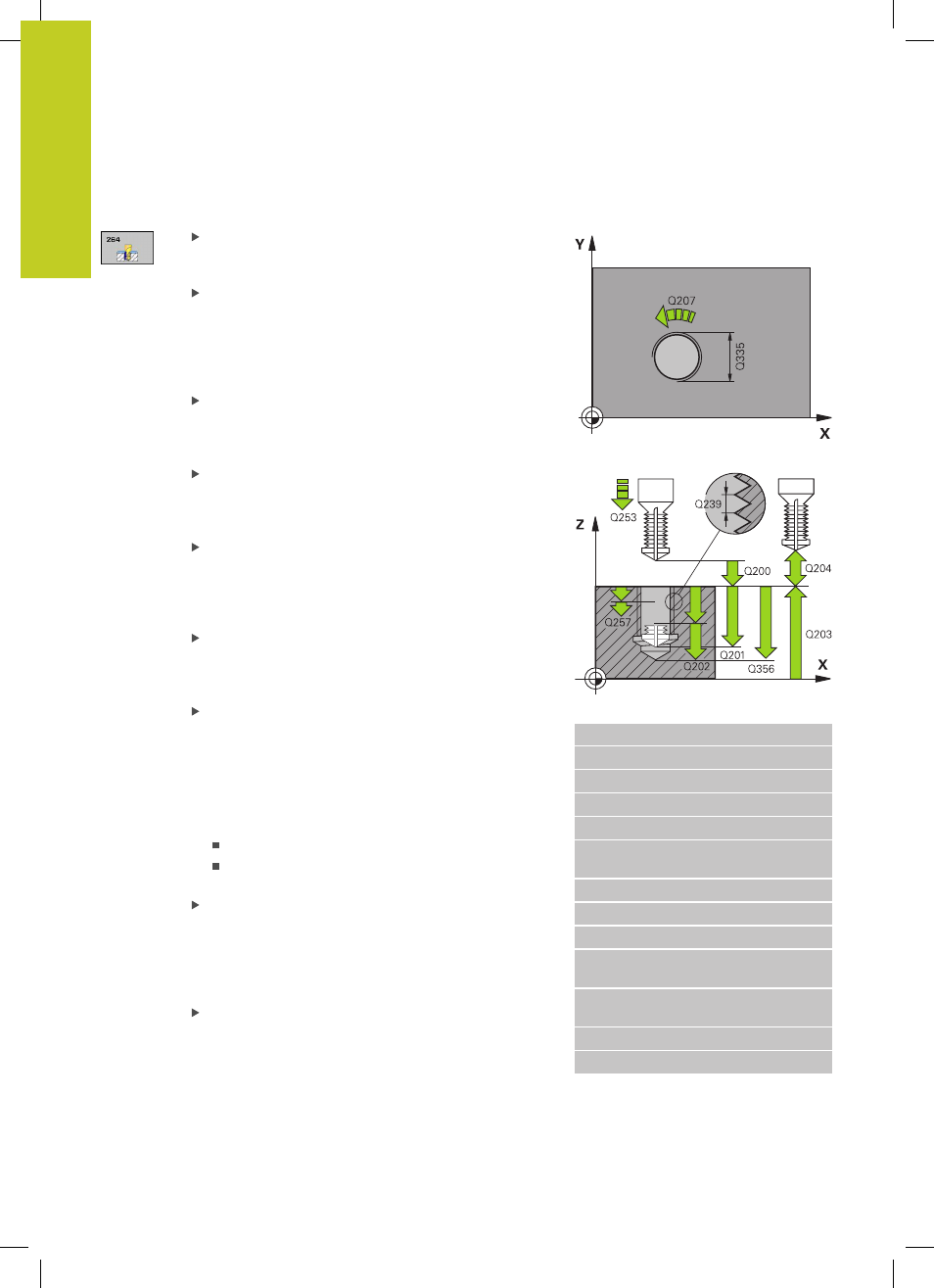

Parametri ciclo
DIAMETRO NOMINALE Q335: diametro nominale
della filettatura. Campo di immissione da 0 a
99999,9999
PASSO FILETTATURA Q239: passo della filettatura.
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa Campo di immissione da
-99,9999 a 99,9999
PROFONDITÀ FILETTO Q201 (in valore
incrementale): distanza tra la superficie del pezzo
e il fondo della filettatura. Campo di immissione da
-99999,9999 a 99999,9999
PROFONDITÀ DI FORATURA Q356: (in valore
incrementale): distanza tra la superficie del pezzo
e il fondo del foro. Campo di immissione da
-99999,9999 a 99999,9999
AVANZAMENTO DI AVVICINAMENTO Q253: velocità
di spostamento dell'utensile durante la penetrazione
nel pezzo e l'estrazione dal pezzo in mm/min.
Campo di immissione da 0 a 99999,9999 In
alternativa
FMAX, FAUTO
MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
PROFONDITÀ INCREMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La profondità non deve essere un
multiplo della profondità incremento. Campo di
immissione da 0 a 99999,9999
Il TNC si porta in un unico passo fino alla profondità
quando:
profondità incremento e profondità sono uguali
la profondità incremento è maggiore della
profondità
DISTANZA PREARRESTO SUP. Q258 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità
incremento corrente. Campo di immissione da 0 a
99999,9999
PROF. INCREM. ROTTURA TRUCIOLO Q257 (in
valore incrementale): accostamento dopo il quale
il TNC esegue una rottura truciolo. Nessuna rottura
truciolo con impostazione 0. Campo di immissione
da 0 a 99999,9999
Blocchi NC
25 CYCL DEF 264 FRES. FIL. DAL PIENO
Q335=10 ;DIAMETRO NOMINALE
Q239=+1.5 ;PASSO
Q201=-16 ;PROFONDITÀ FILETTO
Q356=-20 ;PROFONDITÀ FORO
Q253=750 ;AVANZ.
AVVICINAMENTO
Q351=+1 ;MODO FRESATURA
Q202=5 ;PROF. INCREMENTO
Q258=0.2 ;DIST. PREARRESTO
Q257=5 ;PROF. ROTT.
TRUCIOLO
Q256=0.2 ;RITIRO ROTT.
TRUCIOLO
Q358=+0 ;PROF. FRONT.
Q359=+0 ;ECCENTR. SVASATURA
