11.5 SPECULARITÀ (ciclo 8, DIN/ISO: G28)
11
244
TNC 320 | Manuale utente programmazione di cicli | 10/2013
11.5 SPECULARITÀ (ciclo 8, DIN/ISO: G28)
Attivazione

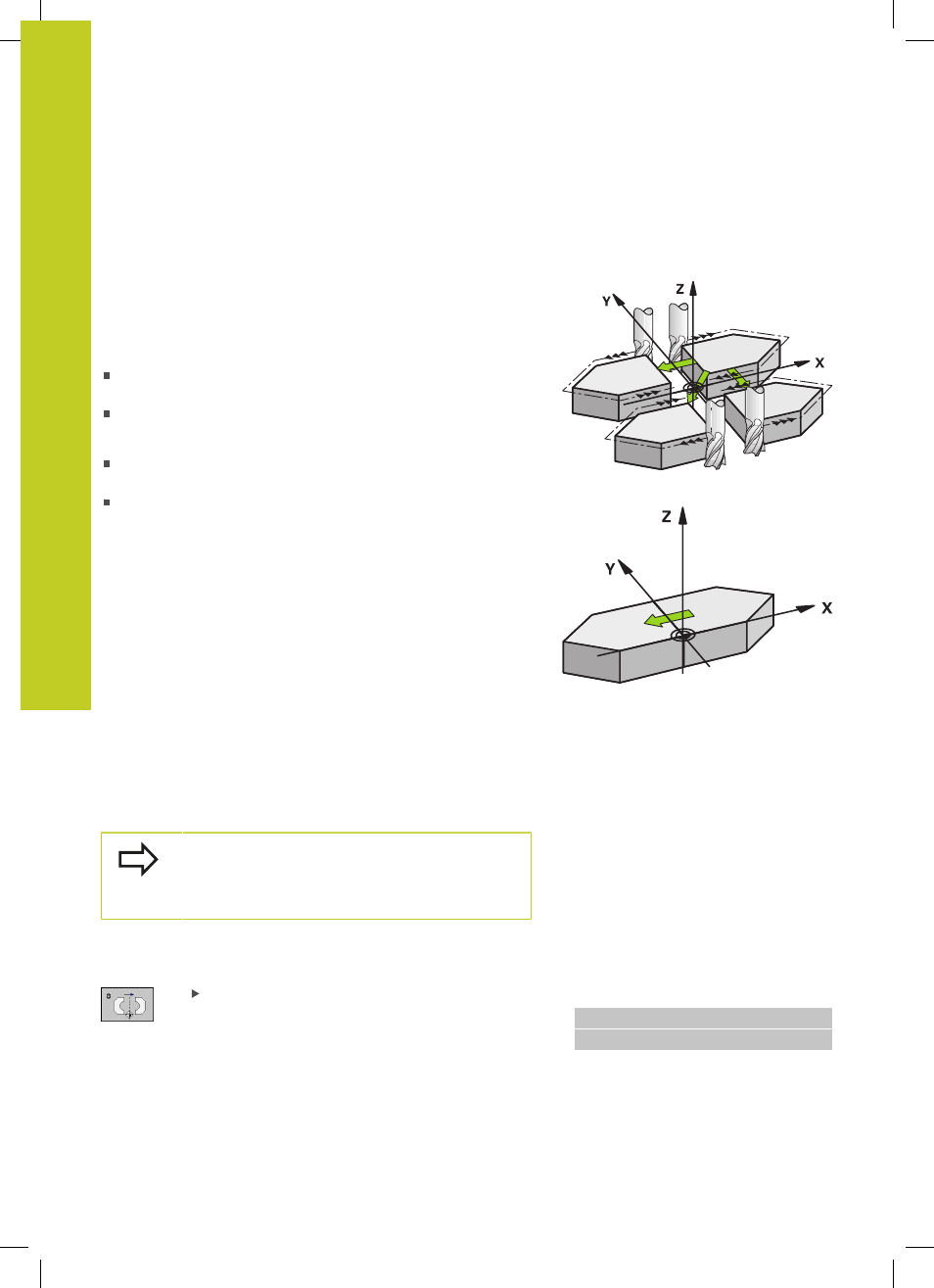

Con questo ciclo il TNC consente l'esecuzione speculare di una
lavorazione nel piano di lavoro.
La specularità si attiva con la sua definizione nel programma. Essa è
attiva anche in modalità Introduzione manuale dati. Il TNC visualizza
gli assi speculari attivi nella visualizzazione di stato supplementare.
Ribaltando un solo asse, cambia il senso di rotazione
dell'utensile. Questo non vale per i cicli SL.
Ribaltando due assi, il senso di rotazione rimane invariato.
Il risultato della specularità dipende dalla posizione dell'origine:
l'origine si trova sul profilo da ribaltare: l'elemento viene ribaltato
direttamente intorno all'origine;
l'origine si trova all'esterno del profilo da ribaltare: l'elemento
verrà anche spostato.
Annullamento
Riprogrammare il ciclo SPECULARITÀ inserendo NO ENT.
Per la programmazione
Ribaltando un solo asse nei cicli di fresatura con
numero 2xx cambia la direzione della lavorazione.
Eccezione: il ciclo 208, in cui la direzione di
lavorazione definita nel ciclo rimane invariata.
Parametri ciclo
ASSE DI SPECULARITÀ?: inserire l'asse da ribaltare;
si possono ribaltare tutti gli assi, compresi gli assi
rotativi, ad eccezione dell'asse del mandrino e
del suo asse secondario. È possibile introdurre un
massimo di tre assi. Campo di immissione di un
massimo di 3 assi NC
X, Y, Z, U, V, W, A, B, C
Blocchi NC
79 CYCL DEF 8.0 LAVORAZ. SPECULARE
80 CYCL DEF 8.1 X Y Z
