Principi fondamentali 16.1
16
TNC 320 | Manuale utente programmazione di cicli | 10/2013
363
Risultati di misura in parametri Q
Il TNC memorizza i risultati di misura dei cicli di tastatura nei
parametri Q globali da Q150 a Q160. Gli scostamenti dai relativi
valori nominali sono memorizzati nei parametri da Q161 a Q166. Per
i singoli risultati tenere conto della tabella dei parametri riportata
nella descrizione del relativo ciclo.

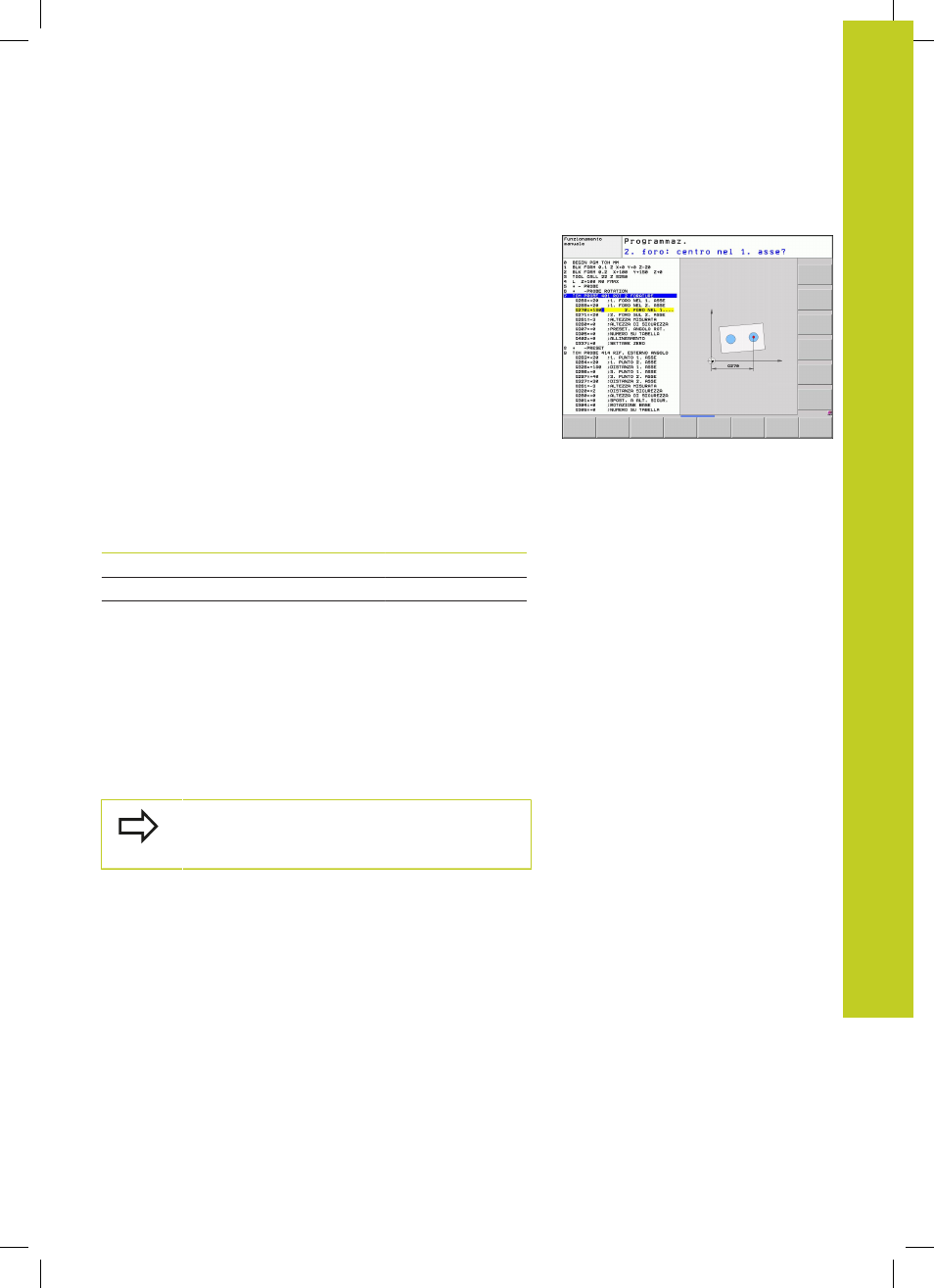

Il TNC visualizza alla definizione del ciclo, nell'immagine ausiliaria
dello stesso, anche i parametri per i risultati (vedere figura in alto
a destra). Il parametro di risultato con sfondo chiaro si riferisce al
parametro evidenziato dal cursore.
Stato della misurazione
In alcuni cicli si può interrogare lo stato della misurazione tramite i
parametri Q globali Q180 - Q182
Stato della misurazione Valore parametro
Valori di misura entro tolleranza Q180 = 1
Ripasso necessario Q181 = 1
Scarto Q182 = 1
Il TNC imposta il merker di ripasso o di scarto non appena uno dei
valori misurati esce dalla tolleranza. Per verificare quale risultato
di misura è fuori tolleranza esaminare anche il protocollo di misura
o controllare i valori limite dei singoli risultati di misura (da Q150 a
Q160).
Nel ciclo 427 il TNC suppone di norma che si misuri una quota
esterna (isola). Tuttavia attraverso la scelta adeguata di quota
massima/minima in abbinamento alla direzione di tastatura si può
rettificare lo stato della misurazione.
Il TNC imposta il merker di stato anche quando non
vengono definiti valori di tolleranza o quote massime/
minime.
Controllo tolleranza
Nella maggior parte dei cicli per il controllo dei pezzi si può
richiedere al TNC il controllo della tolleranza. A tale scopo si devono
definire i valori limite necessari al momento della definizione del
ciclo. Non volendo controllare la tolleranza impostare il relativo
parametro su 0 (= valore preimpostato).
