ORIGINE SU CENTRO SCANALATURA (ciclo 408, DIN/ISO: G408) 15.2
15
TNC 320 | Manuale utente programmazione di cicli | 10/2013
311

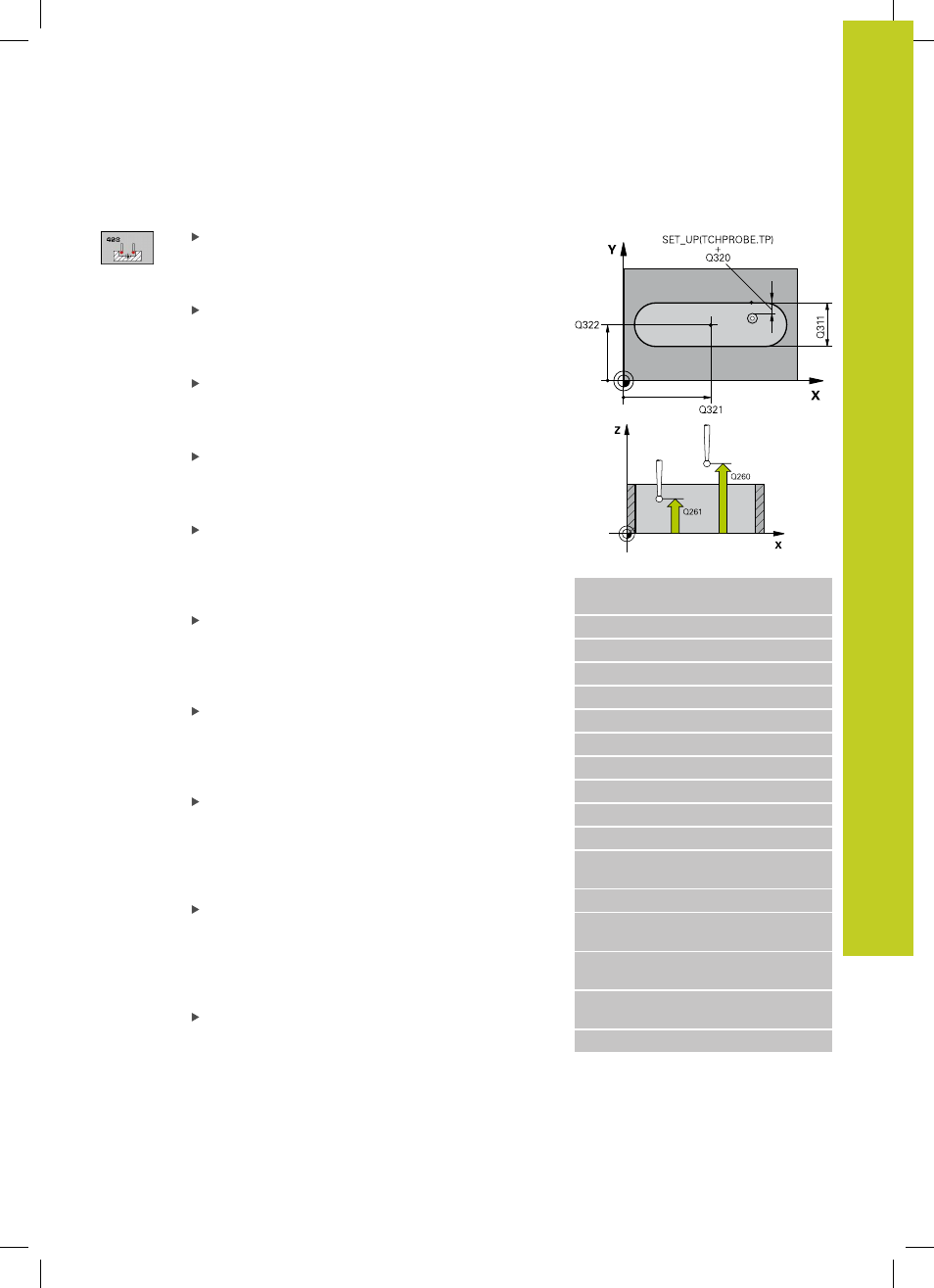

Parametri ciclo
CENTRO 1º ASSE Q321 (in valore assoluto): centro
della scanalatura nell'asse principale del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
CENTRO 2º ASSE Q322 (in valore assoluto): centro
della scanalatura nell'asse secondario del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
LARGHEZZA DELLA SCANALATURA Q311 (in
valore incrementale): larghezza della scanalatura
indipendentemente dalla posizione nel piano di
lavoro. Campo di immissione da 0 a 99999,9999
ASSE MISURATO Q272: asse del piano di lavoro in
cui deve essere effettuata la misurazione:
1 : asse principale = asse di misura
2 : asse secondario = asse di misura
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
SPOSTARSI A ALT. SICUR. Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0 : spostamento tra i punti da misurare all'altezza di
misura
1 : spostamento tra i punti da misurare all'altezza di
sicurezza
NUMERO IN TABELLA Q305: indicare il numero
della tabella origini/tabella Preset nella quale il
TNC deve memorizzare le coordinate del centro
della scanalatura. Programmando Q305=0, il TNC
imposta l'origine automaticamente al centro della
scanalatura. Campo di immissione da 0 a 2999
NUOVA ORIGINE Q405 (in valore assoluto):
coordinata nell'asse di misura, sulla quale il TNC
deve impostare il centro della scanalatura rilevato.
Impostazione di base = 0. Campo di immissione da
-99999,9999 a 99999,9999
Blocchi NC
5 TCH PROBE 408 ORIGINE CENTRO
SCAN.
Q321=+50 ;CENTRO 1º ASSE
Q322=+50 ;CENTRO 2º ASSE
Q311=25 ;LARG. SCANALATURA
Q272=1 ;ASSE MISURATO
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q305=10 ;NUMERO SU TABELLA
Q405=+0 ;ORIGINE
Q303=+1 ;TRASF. VALORE
MISURA
Q381=1 ;TASTATURA ASSE TS
Q382=+85 ;1º COORD. PER ASSE
TS
Q383=+50 ;2º COORD. PER ASSE
TS
Q384=+0 ;3º COORD. PER ASSE
TS
Q333=+1 ;ORIGINE
