Cicli di lavorazione: profilo tasca con formula del profilo
9.1
Cicli SL con formula complessa del profilo
9
214
TNC 320 | Manuale utente programmazione di cicli | 10/2013

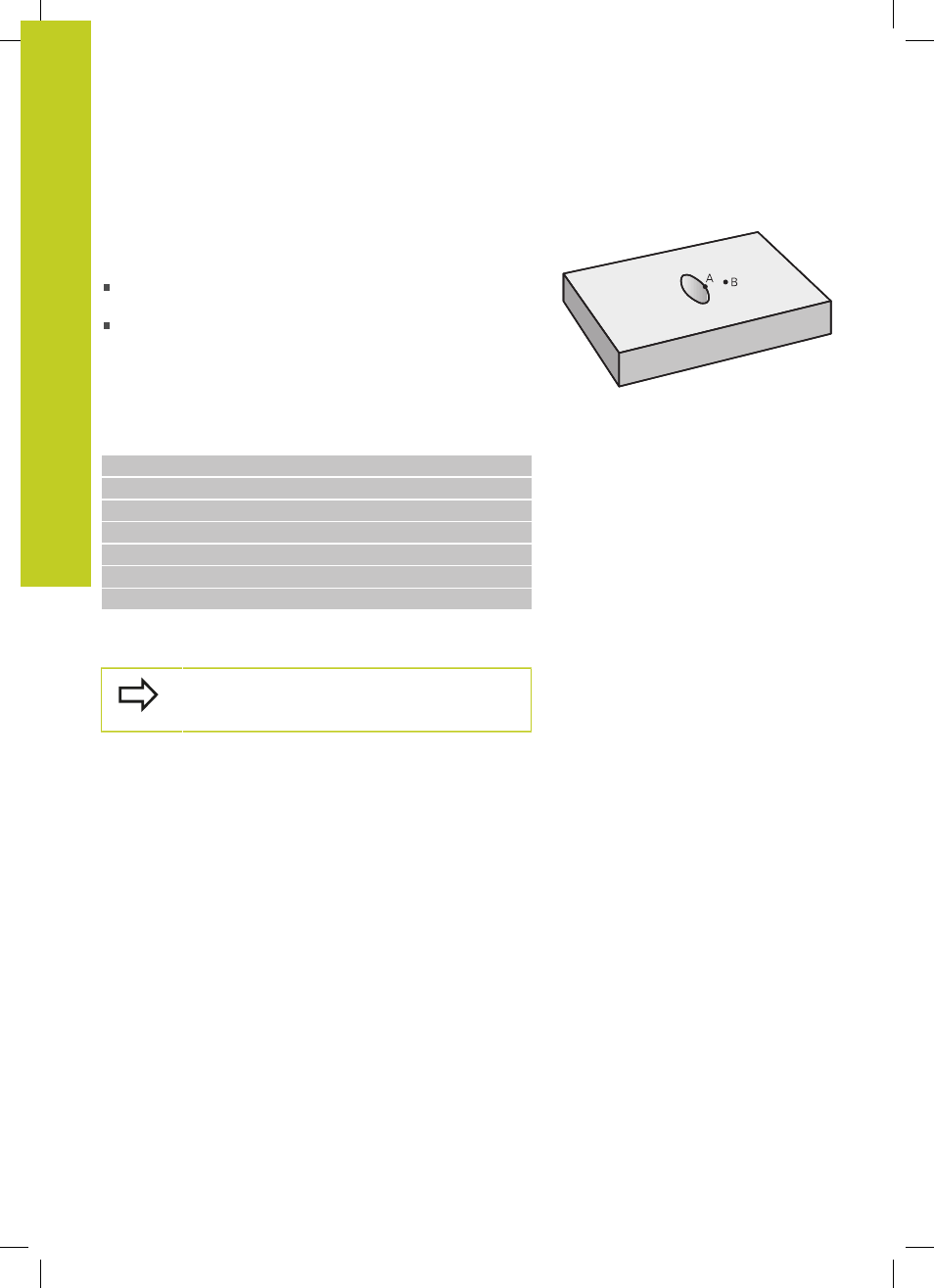

Superficie di "intersezione"
È richiesta la lavorazione della superficie coperta da A e B (le
superfici con sovrapposizione semplice non devono essere
lavorate).
Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio
Nella formula del profilo le superfici A e B vengono calcolate con
la funzione “intersezione con“
Programma di definizione del profilo:
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCA_A.H“
53 DECLARE CONTOUR QC2 = “TASCA_B.H“
54 QC10 = QC1 & QC2
55 ...
56 ...
Elaborazione di profili con cicli SL
L’elaborazione del profilo completo avviene con i cicli
