Cicli di tastatura: rilevamento automatico delle origini

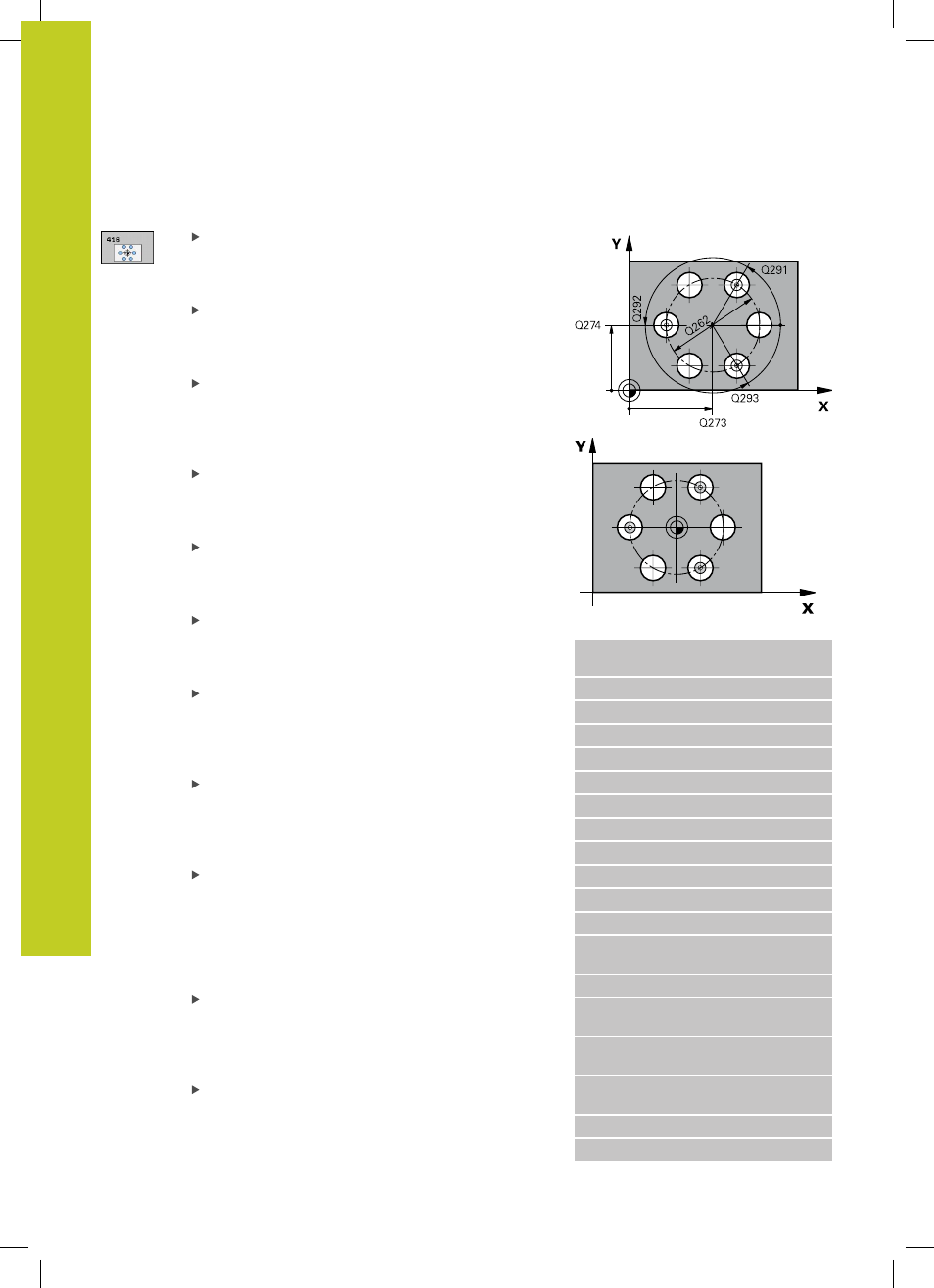

15.10 ORIGINE SU CENTRO CERCHIO DI FORI (ciclo 416, DIN/ISO: G416)
15
344
TNC 320 | Manuale utente programmazione di cicli | 10/2013
Parametri ciclo
CENTRO 1º ASSE Q273 (in valore assoluto): centro
del cerchio di fori (valore nominale) nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
CENTRO 2º ASSE Q274 (in valore assoluto): centro
del cerchio di fori (valore nominale) nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
DIAMETRO NOMINALE Q262: inserire il diametro
approssimativo del cerchio di fori. Più piccolo è il
diametro del foro, tanto più precisa deve essere la
programmazione del diametro nominale. Campo di
immissione da -0 a 99999,9999
ANGOLO 1ª FORATURA Q291 (in valore assoluto):
angolo in coordinate polari del centro del primo
foro nel piano di lavoro. Campo di immissione da
-360,0000 a 360,0000
ANGOLO 2ª FORATURA Q292 (in valore assoluto):
angolo in coordinate polari del centro del secondo
foro nel piano di lavoro. Campo di immissione da
-360,0000 a 360,0000
ANGOLO 3ª FORATURA Q293 (in valore assoluto):
angolo in coordinate polari del centro del terzo
foro nel piano di lavoro. Campo di immissione da
-360,0000 a 360,0000
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
NUMERO ORIGINE NELLA TABELLA Q305: indicare il
numero della tabella origini/tabella Preset nel quale
il TNC deve memorizzare le coordinate del centro
del cerchio di fori. Programmando Q305=0, il TNC
imposta la visualizzazione automaticamente in modo
tale che la nuova origine si trovi al centro del cerchio
di fori. Campo di immissione da 0 a 2999
NUOVA ORIGINE ASSE PRINCIPALE Q331 (in valore
assoluto): coordinata nell'asse principale, sulla
quale il TNC deve impostare il centro del cerchio di
fori rilevato. Impostazione di base = 0. Campo di
immissione da -99999,9999 a 99999,9999
NUOVA ORIGINE ASSE SECONDARIO Q332 (in valore
assoluto): coordinata nell'asse secondario, sulla
quale il TNC deve impostare il centro del cerchio di
fori rilevato. Impostazione di base = 0. Campo di
immissione da -99999,9999 a 99999,9999
Blocchi NC
5 TCH PROBE 416 RIF. CENTRO
CERCHIO
Q273=+50 ;CENTRO 1º ASSE
Q274=+50 ;CENTRO 2º ASSE
Q262=90 ;DIAMETRO NOMINALE
Q291=+34 ;ANGOLO 1ª FORATURA
Q292=+70 ;ANGOLO 2ª FORATURA
Q293=+210 ;ANGOLO 3ª FORATURA
Q261=-5 ;ALTEZZA MISURATA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q305=12 ;NUMERO SU TABELLA
Q331=+0 ;ORIGINE
Q332=+0 ;ORIGINE
Q303=+1 ;TRASF. VALORE
MISURA
Q381=1 ;TASTATURA ASSE TS
Q382=+85 ;1º COORD. PER ASSE
TS
Q383=+50 ;2º COORD. PER ASSE
TS
Q384=+0 ;3º COORD. PER ASSE
TS
Q333=+1 ;ORIGINE
Q320=0 ;DISTANZA SICUREZZA
