Cicli di tastatura: rilevamento automatico delle origini
15.11 ORIGINE SU ASSE TS (ciclo 417, DIN/ISO: G417)
15
346
TNC 320 | Manuale utente programmazione di cicli | 10/2013
15.11 ORIGINE SU ASSE TS (ciclo 417,
DIN/ISO: G417)

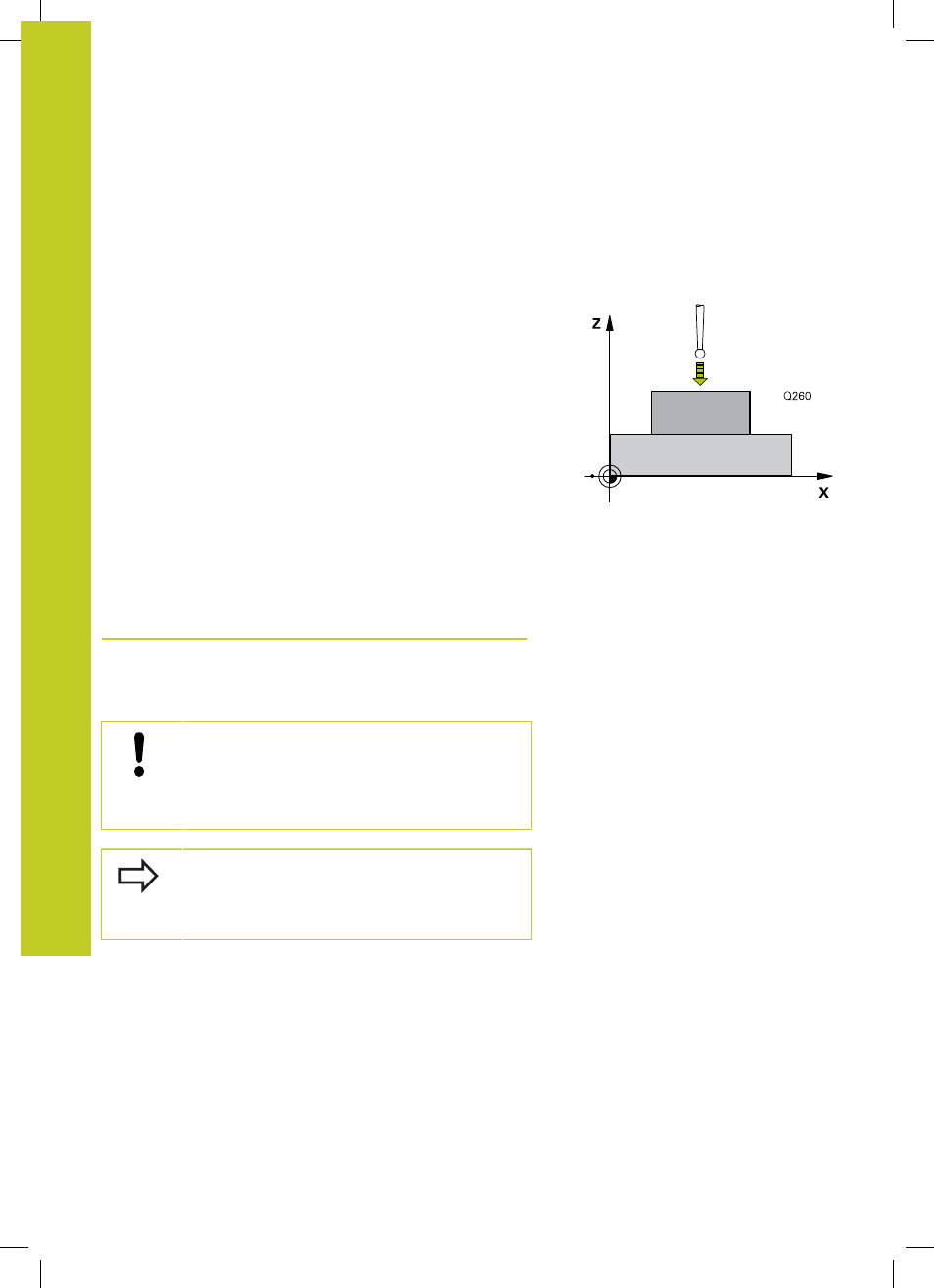

Esecuzione del ciclo
Il ciclo di tastatura 417 misura una coordinata qualsiasi nell'asse del
tastatore e imposta questa coordinata quale origine. In alternativa
il TNC può inserire questa coordinata in una tabella origini o in una
tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 278) sul punto da tastare programmato 1 .
Contemporaneamente il TNC sposta il tastatore della distanza di
sicurezza in direzione dell'asse positivo del tastatore
2 In seguito il tastatore si sposta sul suo asse sulla coordinata
programmata del punto da tastare 1 e rileva con un'unica
tastatura la posizione reale
3 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza
ed elabora l'origine determinata in funzione dei parametri
ciclo Q303 e Q305 (vedere "Caratteristiche comuni dei Cicli di
tastatura per l'impostazione dell'origine", Pagina 307) e salva i
valori reali nei parametri Q presentato di seguito
Numero parametro Significato
Q160 Valore reale punto misurato
Per la programmazione
Attenzione Pericolo di collisione!
Se si imposta un'origine con il ciclo di tastatura
(Q303 = 0) e si impiega anche la tastatura con
asse TS (Q381 = 1), non deve essere attiva alcuna
conversione delle coordinate.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Quindi il TNC imposta l'origine su questo asse.
