Cicli di lavorazione: definizioni di sagome

6.2

SAGOMA DI PUNTI SU CERCHIO (ciclo 220, DIN/ISO: G220)

6

160

TNC 320 | Manuale utente programmazione di cicli | 10/2013

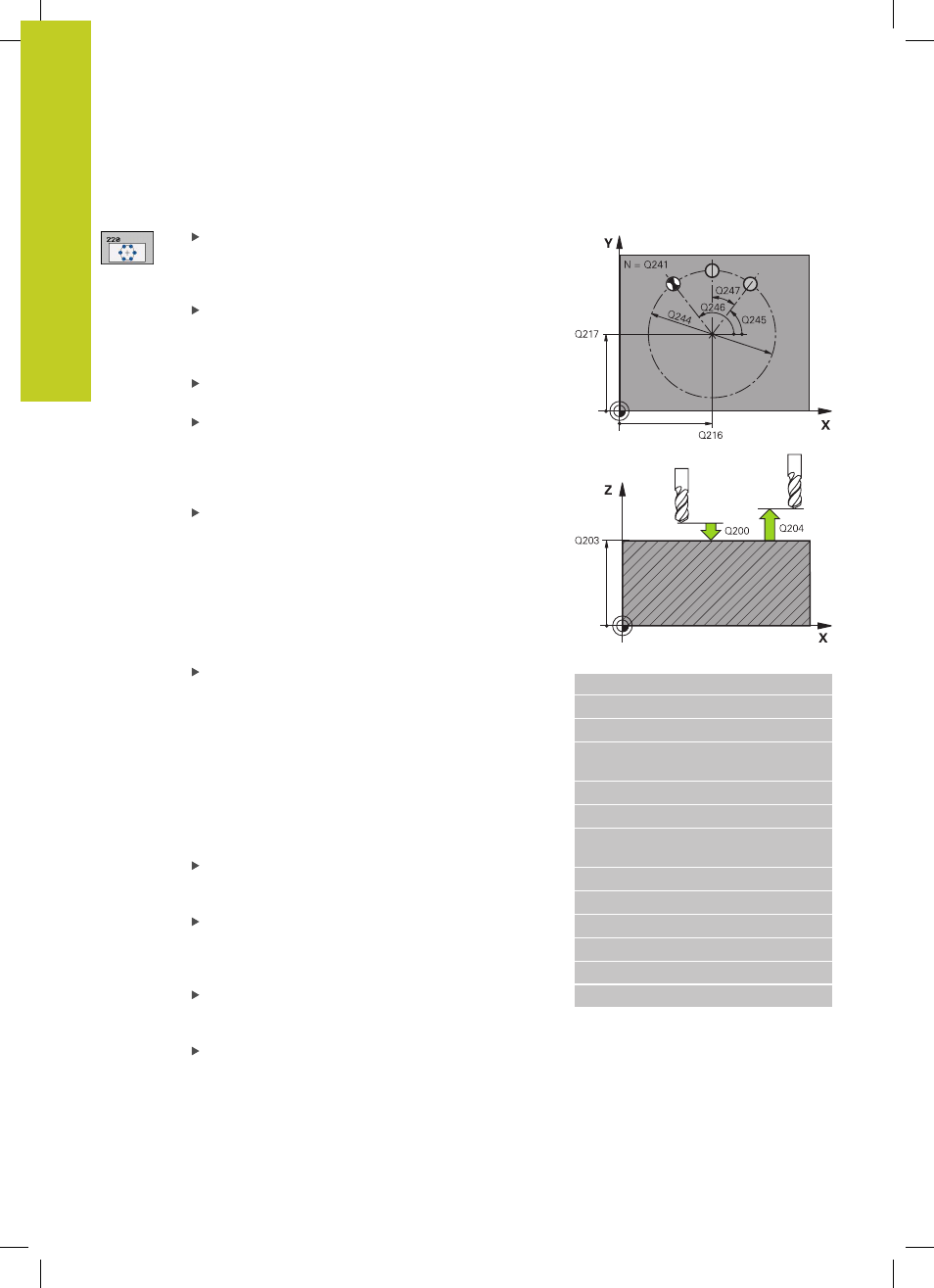

Parametri ciclo

CENTRO 1º ASSE Q216 (in valore assoluto): centro

del cerchio parziale nell'asse principale del piano

di lavoro. Campo di immissione da -99999,9999 a

99999,9999
CENTRO 2º ASSE Q217 (in valore assoluto): centro

del cerchio parziale nell'asse secondario del piano

di lavoro. Campo di immissione da -99999,9999 a

99999,9999
DIAMETRO RETICOLO Q244: diametro del cerchio

parziale. Campo di immissione da 0 a 99999,9999
ANGOLO DI PARTENZA Q245 (in valore assoluto):

angolo tra l'asse principale del piano di lavoro e

il punto di partenza della prima lavorazione sul

cerchio parziale. Campo di immissione da -360,000 a

360,000
ANGOLO FINALE Q246 (in valore assoluto): angolo

tra l'asse principale del piano di lavoro e il punto

iniziale dell'ultima lavorazione sul cerchio parziale

(non vale per cerchi completi); inserire l'angolo

finale diverso dall'angolo di partenza; se per l'angolo

finale viene inserito un valore maggiore di quello

dell'angolo di partenza, la lavorazione viene eseguita

in senso antiorario, altrimenti in senso orario.

Campo di immissione da -360,000 a 360,000
ANGOLO INCREMENTALE Q247 (in valore

incrementale): angolo tra due lavorazioni sul

cerchio parziale; inserendo 0 per l'ANGOLO

INCREMENTALE, il TNC calcola l'ANGOLO

INCREMENTALE dagli ANGOLI DI PARTENZA

e FINALE e dal NUMERO DI LAVORAZIONI;

inserendo un ANGOLO INCREMENTALE, il TNC

non tiene conto dell'ANGOLO FINALE; il segno

dell'ANGOLO INCREMENTALE definisce la

direzione della lavorazione (- = senso orario). Campo

di immissione da -360,000 a 360,000
NUMERO LAVORAZIONI Q241: numero delle

lavorazioni sul cerchio parziale. Campo di

immissione da 1 a 99999
DISTANZA DI SICUREZZA Q200 (in valore

incrementale): distanza tra la punta dell'utensile e

la superficie del pezzo. Campo di immissione da 0 a

99999,9999
COORD. SUPERFICIE PEZZO Q203 (in valore

assoluto): coordinata della superficie del pezzo.

Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore

incrementale): coordinata dell'asse del mandrino

che esclude una collisione tra l'utensile e il pezzo

(dispositivo di serraggio). Campo di immissione da 0

a 99999,9999

Blocchi NC

53 CYCL DEF 220 CERCHIO FIGURE

Q216=+50

;CENTRO 1º ASSE

Q217=+50

;CENTRO 2º ASSE

Q244=80

;DIAMETRO

RIFERIMENTO

Q245=+0

;ANGOLO DI PARTENZA

Q246=+360

;ANGOLO FINALE

Q247=+0

;ANGOLO

INCREMENTALE

Q241=8

;NUMERO LAVORAZIONI

Q200=2

;DISTANZA SICUREZZA

Q203=+30

;COORD. SUPERFICIE

Q204=50

;2° DIST. DI SICUREZZA

Q301=1

;SPOST. A ALT. SICUR.

Q365=0

;TIPO DI TRAIETTORIA
