Cicli SL con formula complessa del profilo 9.1
9
TNC 320 | Manuale utente programmazione di cicli | 10/2013
211
Inserimento della formula del profilo complessa
I diversi profili possono essere collegati tra loro in una formula
matematica utilizzando i softkey:

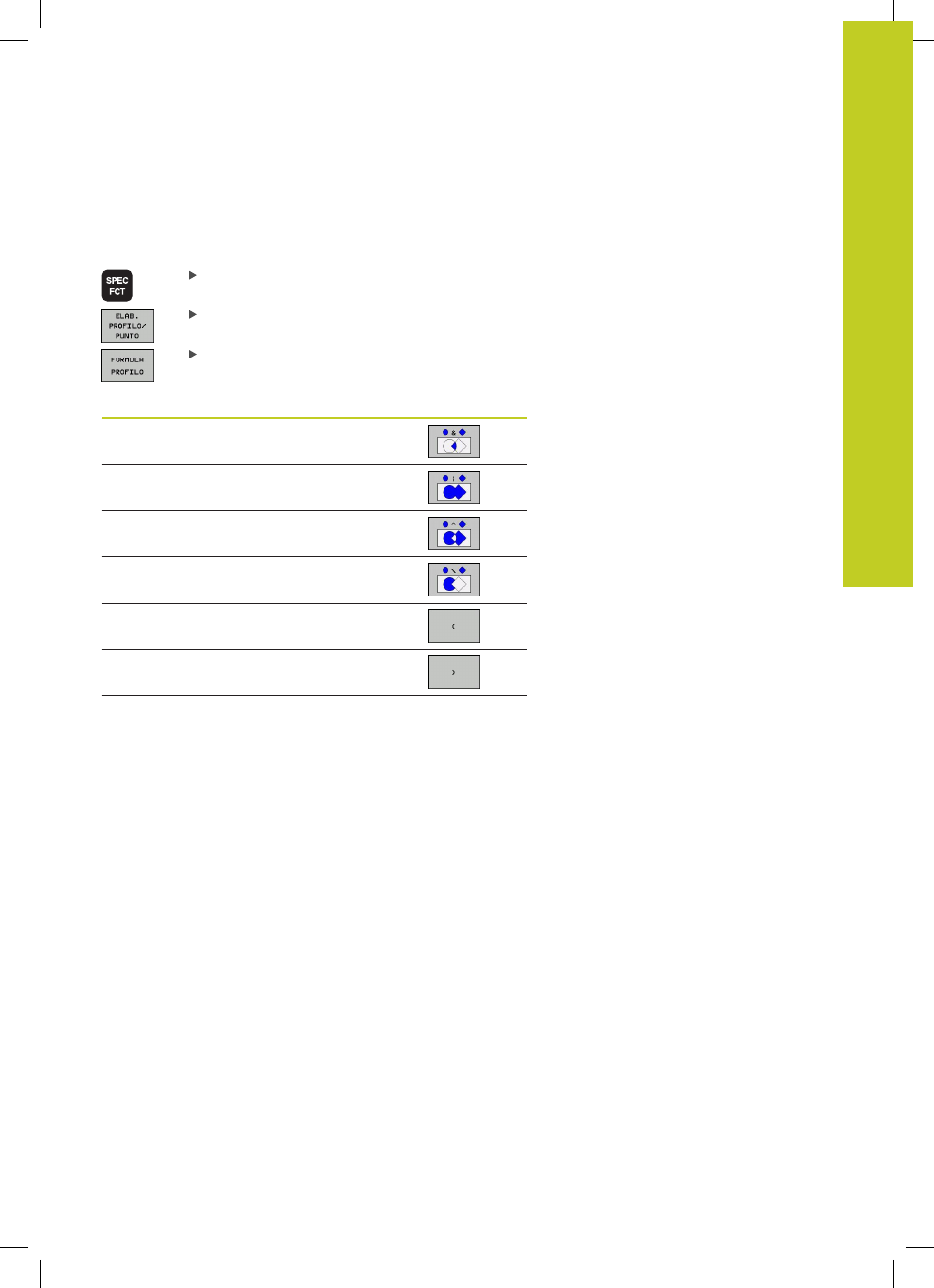

Visualizzare il livello softkey con le funzioni speciali
Selezionare il menu delle funzioni per la
lavorazione di profili e di punti
Premere il softkey FORMULA PROFILO: il TNC
visualizzerà i seguenti softkey:
Funzione di combinazione logica Softkey
Intersezione con
ad es. QC10 = QC1 & QC5
Unione con
ad es. QC25 = QC7 | QC18
Unione con, senza intersezione
ad es. QC12 = QC5 ^ QC25
Senza intersezione
ad es. QC25 = QC1 \ QC2
Aperta parentesi
ad es. QC12 = QC1 * (QC2 + QC3)
Chiusa parentesi
ad es. QC12 = QC1 * (QC2 + QC3)
Definizione di profilo singolo
ad es. QC12 = QC1
