Cicli di tastatura: controllo automatico dei pezzi
16.4 MISURAZIONE ANGOLO (ciclo 420, DIN/ISO: G420)
16
368
TNC 320 | Manuale utente programmazione di cicli | 10/2013
16.4 MISURAZIONE ANGOLO (ciclo 420,
DIN/ISO: G420)

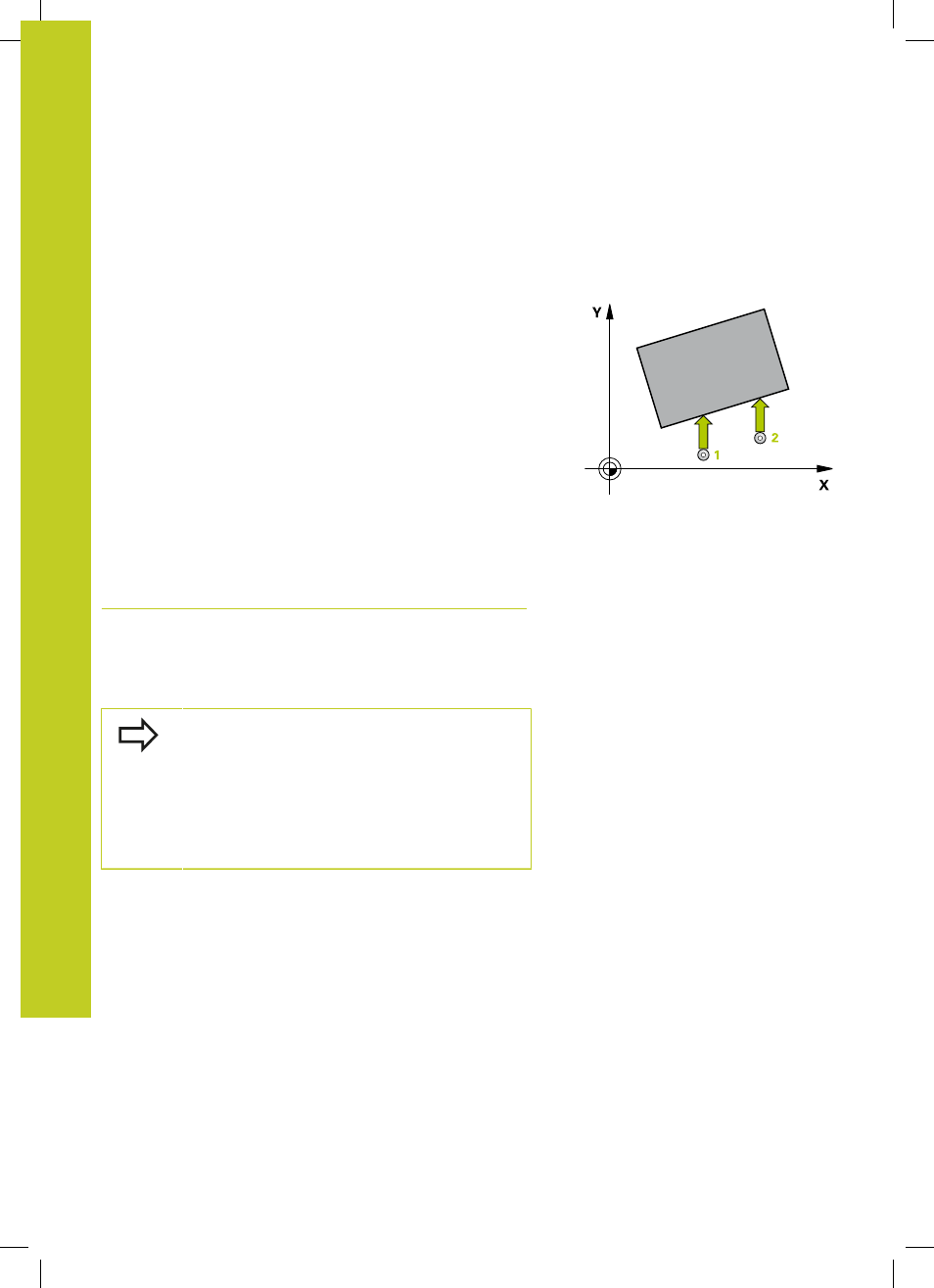

Esecuzione del ciclo
Il ciclo di tastatura 420 rileva l'angolo formato da una qualsiasi retta
con l'asse principale del piano di lavoro.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 278) sul punto da tastare programmato 1 .
Contemporaneamente il TNC sposta il tastatore della distanza
di sicurezza in senso opposto alla direzione di spostamento
definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna
F)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza l'angolo rilevato nel seguente parametro Q:
Numero parametro Significato
Q150 Angolo misurato riferito all'asse
principale del piano di lavoro
Per la programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Se asse tastatore = asse di misura, selezionare
Q263 uguale a Q265, quando deve essere misurato
l'angolo in direzione dell'asse A; selezionare
Q263
diverso da Q265, quando deve essere misurato
l'angolo in direzione dell'asse B.
