InstallazIone
3-50 HPR800XD Auto Gas – 806504 Revisione 1

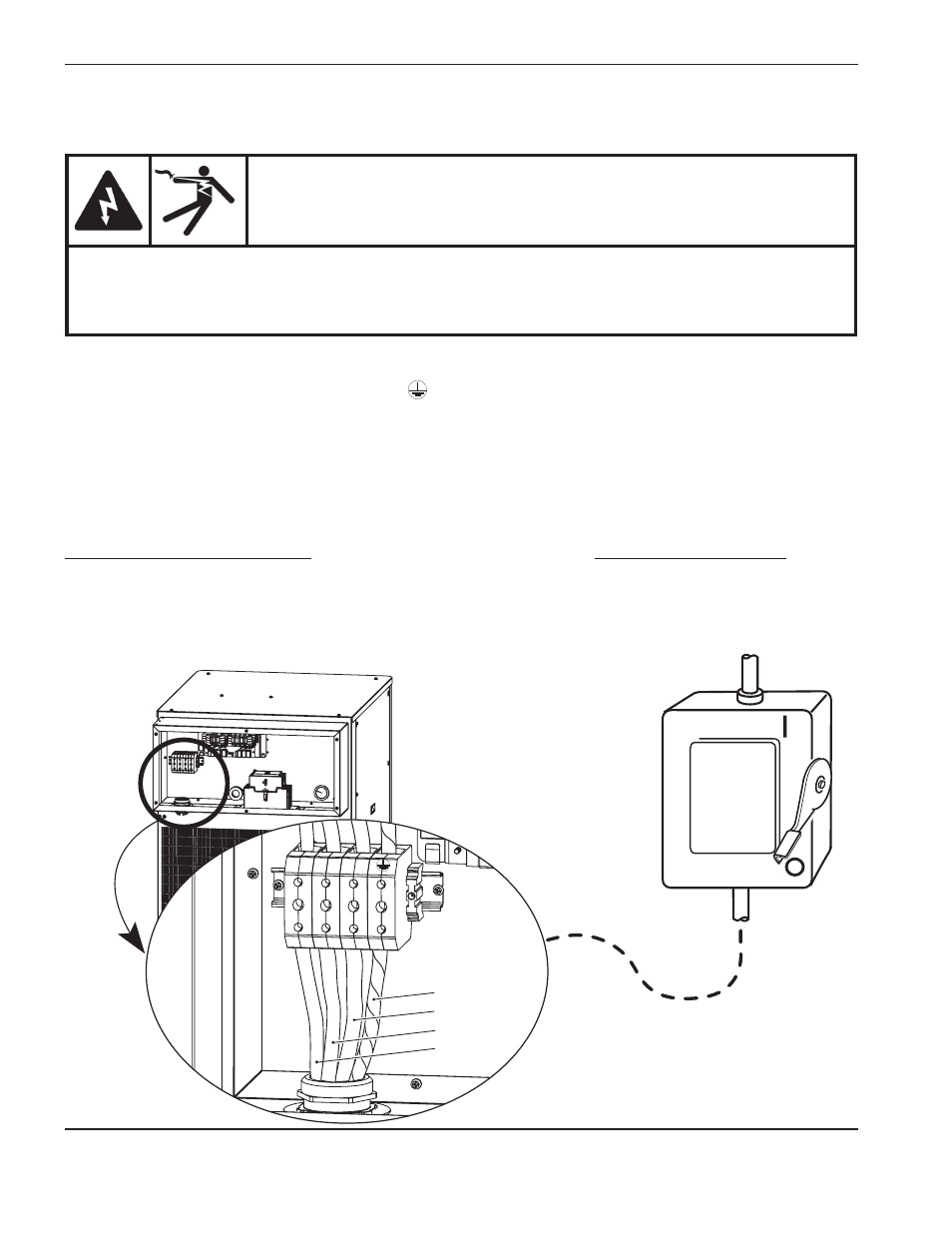

Collegamento dell’alimentazione elettrica
1. Far passare il cavo di alimentazione attraverso il pressacavo sul retro del generatore.
2. Collegare il cavo di terra (PE) al terminale GND ( ) della morsettiera TB1 come illustrato sotto.
3. Collegare i cavi di alimentazione ai morsetti della morsettiera TB1 come illustrato sotto.
4. Verificare che l’interruttore principale di linea sia in posizione spento (OFF) e che rimanga in tale posizione per tutta
la durata dell’installazione del sistema.
5. Collegare i cavi di alimentazione all’interruttore principale di linea nel rispetto delle normative elettriche nazionali e locali.
Colori dei fili per il Nord America
U = nero
V = bianco
W = rosso
(PE) messa a terra = verde/giallo Colori dei fili per l’Europa
U = nero
V = blu
W = marrone
(PE) messa a terra = verde/giallo
Interruttore
generale
di linea
Cavo
di alimentazione
TB1
W
V
Terra
U
U V W
PERICOLO
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
L’ interruttore generale deve trovarsi in posizione spento (OFF) prima che vengano stabiliti
i collegamenti del cavo di alimentazione elettrica. Negli Stati Uniti, usare una procedura di blocco
di sicurezza (lock-out/tag-out) fino a quando non viene completata l’installazione. Negli altri
paesi, seguire le procedure di sicurezza locali e nazionali applicabili.
