InstallazIone
HPR800XD Auto Gas
– 806504 Revisione 1
3-21

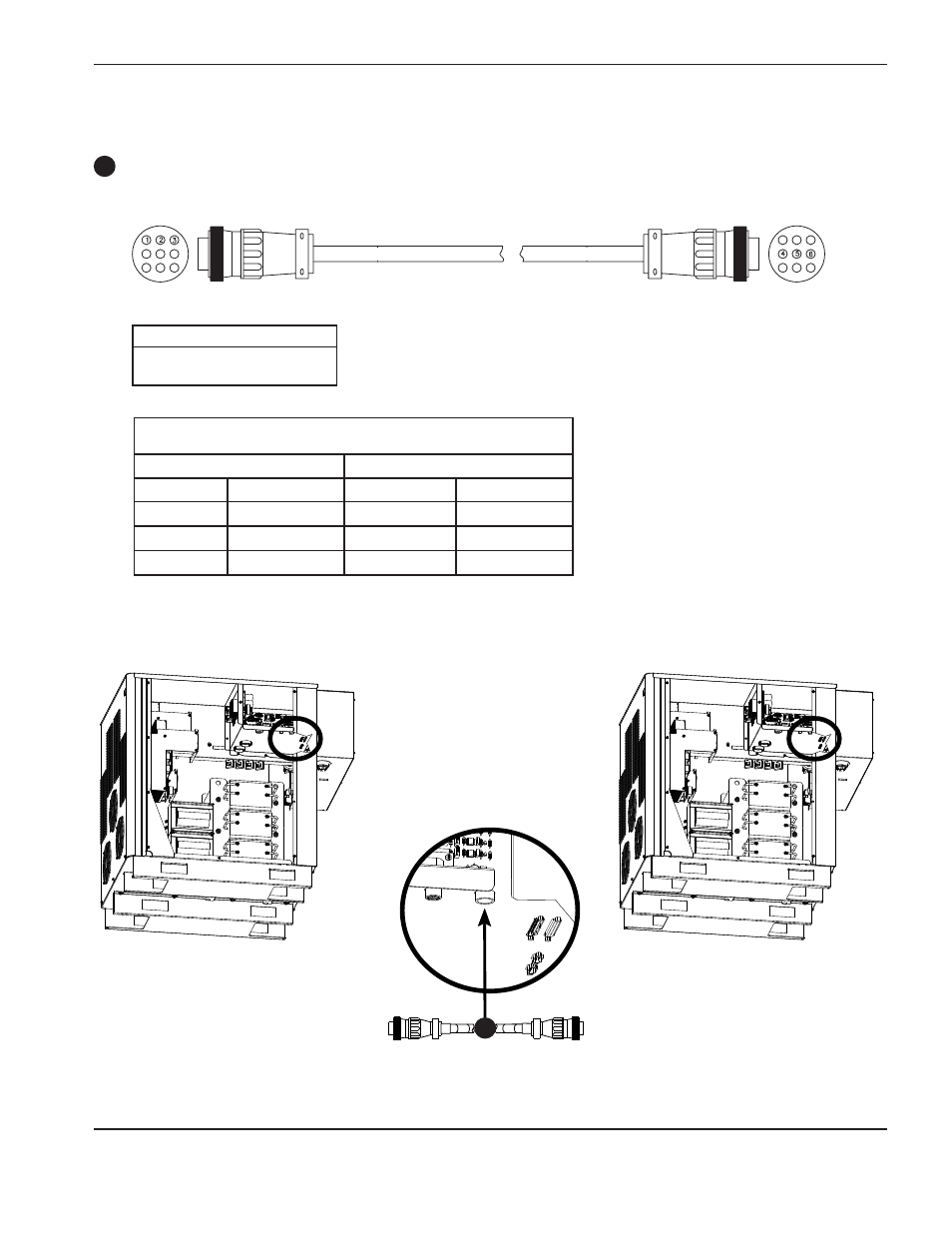

Cavi da generatore primario a generatore secondario
Cavo di interfaccia (on/off)
Primario 1X7
1
Codice articolo
Lunghezza
223071
4,5 m
223098
7,5 m
Secondario 1X7
1
Elenco dei segnali dei cavi –
dal generatore primario al generatore secondario
Lato generatore primario
Lato generatore secondario
Colore filo
N. piedini
Descrizione
N. piedini
Rosso
1
120 VCA Caldo
4
Nero
2
120 VCA Ritorno
5
Schermo
3
Terra
6
