InstallazIone
HPR800XD Auto Gas – 806504 Revisione 1 3-29

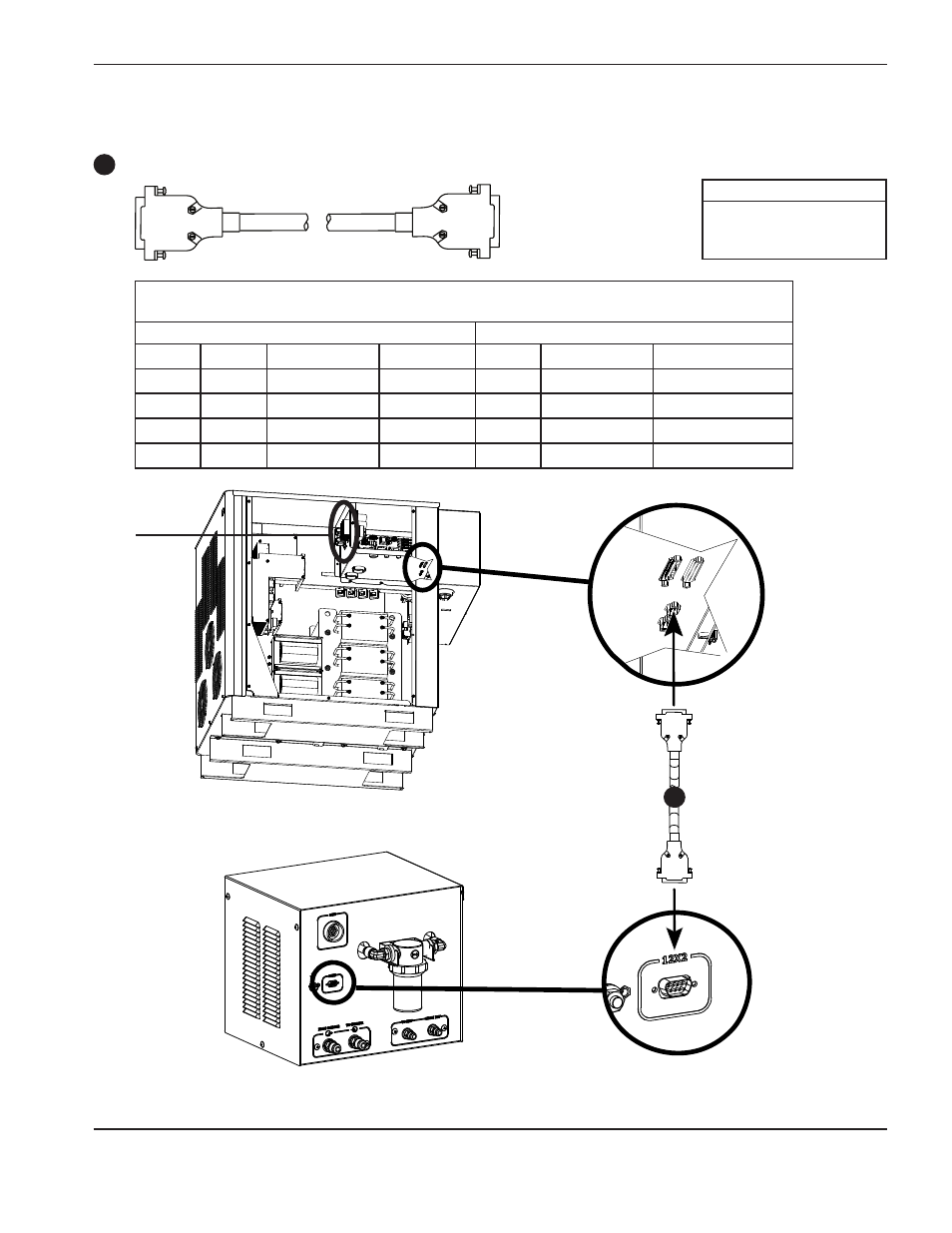

Da generatore secondario a consolle di interfaccia del refrigeratore
Cavo di comunicazione dell’interfaccia del refrigeratore
Codice articolo Lunghezza
123844
1,5 m
123784 3 m
123839 4,5 m
Elenco dei segnali dei cavi –
dal generatore secondario all’interfaccia del refrigeratore (connettori DSUB a 9 piedini)
Lato generatore Lato consolle di interfaccia del refrigeratore
N. piedini Colore filo Ingresso/Uscita Descrizione N. piedini Ingresso/Uscita Funzione
2 Nero Ingresso/Uscita CAN L 2 Ingresso/Uscita Comunicazione CAN
3 Nero Ingresso Terra CAN 3 Uscita Terra
7 Rosso Ingresso/Uscita CAN H 7 Ingresso/Uscita Comunicazione CAN
9 Rosso Uscita Libero 9 Uscita Libero
Nota: l’induttore sulla scheda dell’azionamento del motore della pompa quando in funzione produce un rumore
che è stato descritto come “martellante”, “sonoro” e simile a un “clic”. È normale e non indica un’anomalia.
Vedi
nota
sotto
9
9
Da lato femmina
a interfaccia del
refrigeratore
