InstallazIone
3-22 HPR800XD Auto Gas – 806504 Revisione 1

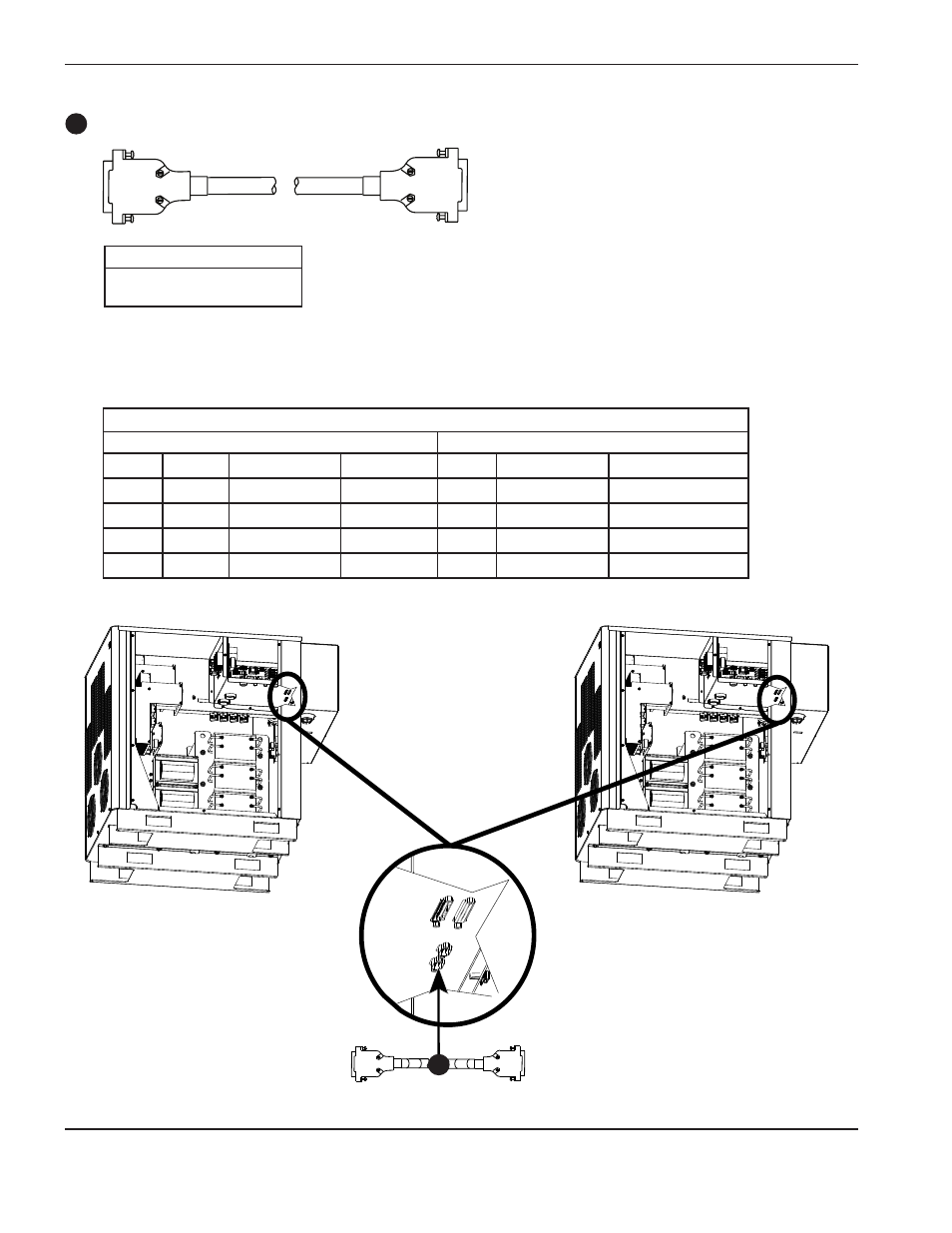

Cavo di comunicazione 2
Elenco dei segnali dei cavi – da generatore a generatore (connettori DSUB a 9 piedini)
Lato generatore primario Lato generatore secondario
N. piedini Colore filo Ingresso/Uscita Descrizione N. piedini Ingresso/Uscita Funzione
2 Nero Ingresso/Uscita CAN L 2 Ingresso/Uscita Comunicazione CAN
3 Nero Ingresso Terra CAN 3 Uscita Terra
7 Rosso Ingresso/Uscita CAN H 7 Ingresso/Uscita Comunicazione CAN
9 Rosso Ingresso Libero 9 Uscita Libero
2
Codice articolo Lunghezza
123839
4,5 m
123691 7,5 m
