InstallazIone
3-38 HPR800XD Auto Gas – 806504 Revisione 1

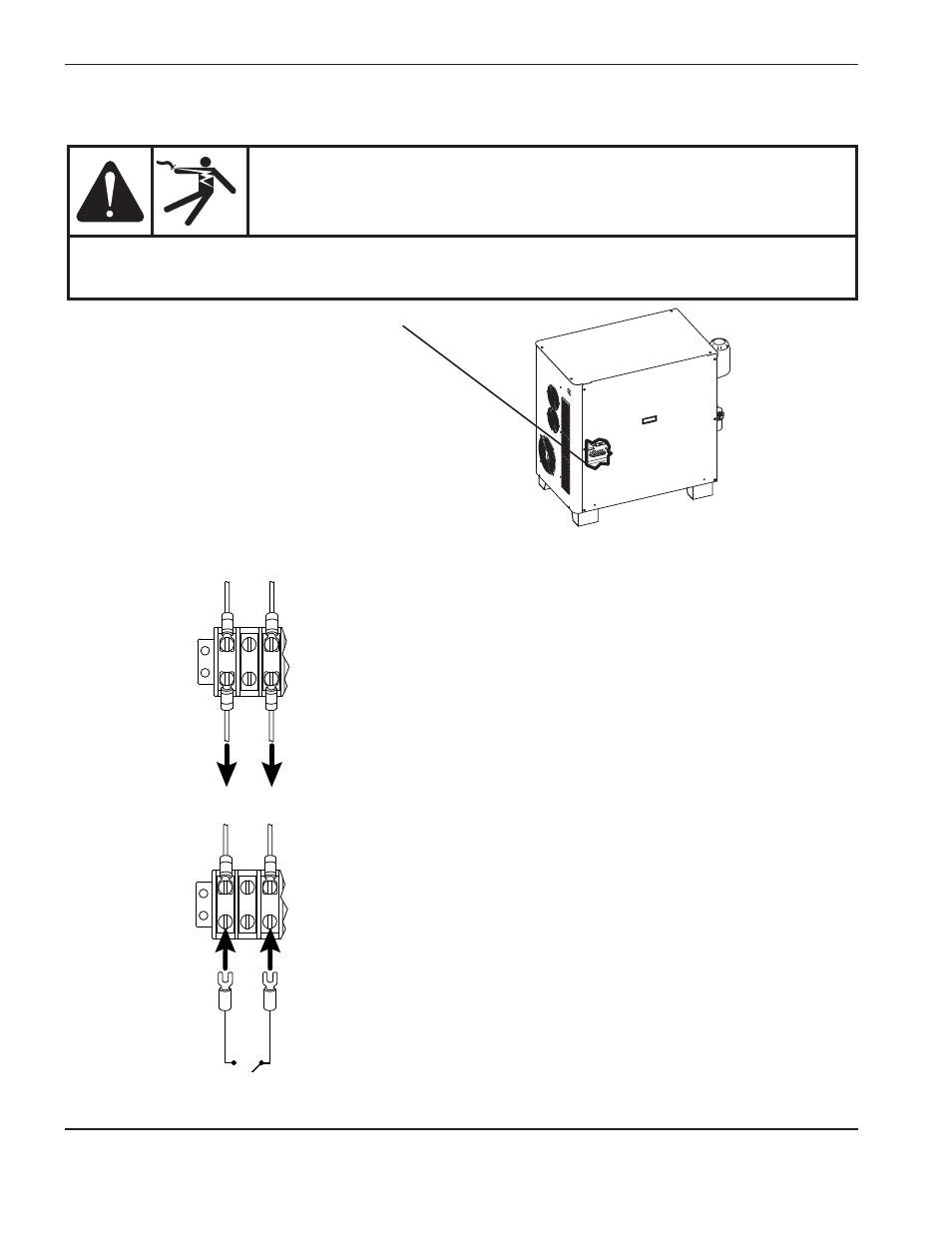

1. Individuare la morsettiera 2 (TB2) sul generatore.
2. Rimuovere i fili 1 e 3 come indicato. Questi fili non devono essere ricollegati.
3. Collegare l’interruttore ai terminali 1 e 3 come indicato.
Individuazione TB2
Nota: usare un interruttore, un relè o un relè a stato solido compatibile con la tensione di 24 VCA a 100 mA. Occorre
usare un interruttore con contatto permanente, non un interruttore con contatto momentaneo.
Interruttore ON/OFF remoto (fornito dal cliente)
PERICOLO
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Scollegare l’alimentazione elettrica prima di eseguire gli interventi di manutenzione.
Per ulteriori informazioni sulle precauzioni di sicurezza da adottare consultare
la sezione Sicurezza in questo manuale.
TB2 2 1 3
1
1
3
3
TB2 2 1 3
1 3
