InstallazIone
3-10 HPR800XD Auto Gas – 806504 Revisione 1
**
**
**
Messa a terra CA/messa a terra per manutenzione
Asta a terra
Telaio e messa a terra RFI
Per il gruppo carrello e la consolle RHF è necessario prevedere un percorso separato verso la bus bar a terra del banco da taglio.
Banco da taglio
Generatore al plasma
CC positiva
Command
THC
Bus bar
Bus bar
Command
THC
Consolle
RHF
Consolle di dosaggio
Consolle del gas/
di selezione
Consolle
CNC
(alcuni sistemi non includono tutti i componenti illustrati)
Macchina di taglio a portale
Consolle
di interfaccia
del refrigeratore

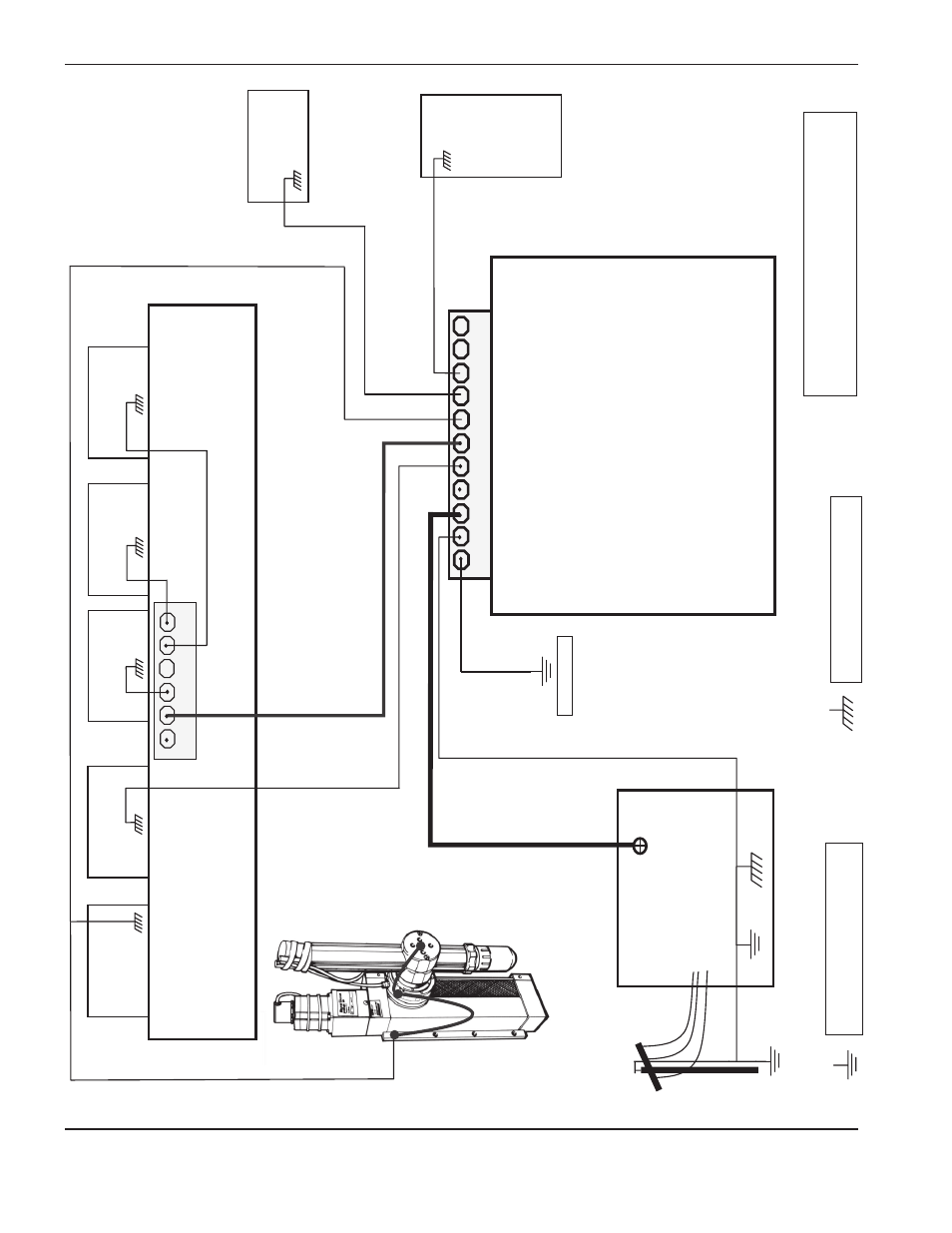

Schema di messa a terra
