InstallazIone
HPR800XD Auto Gas
– 806504 Revisione 1
3-35

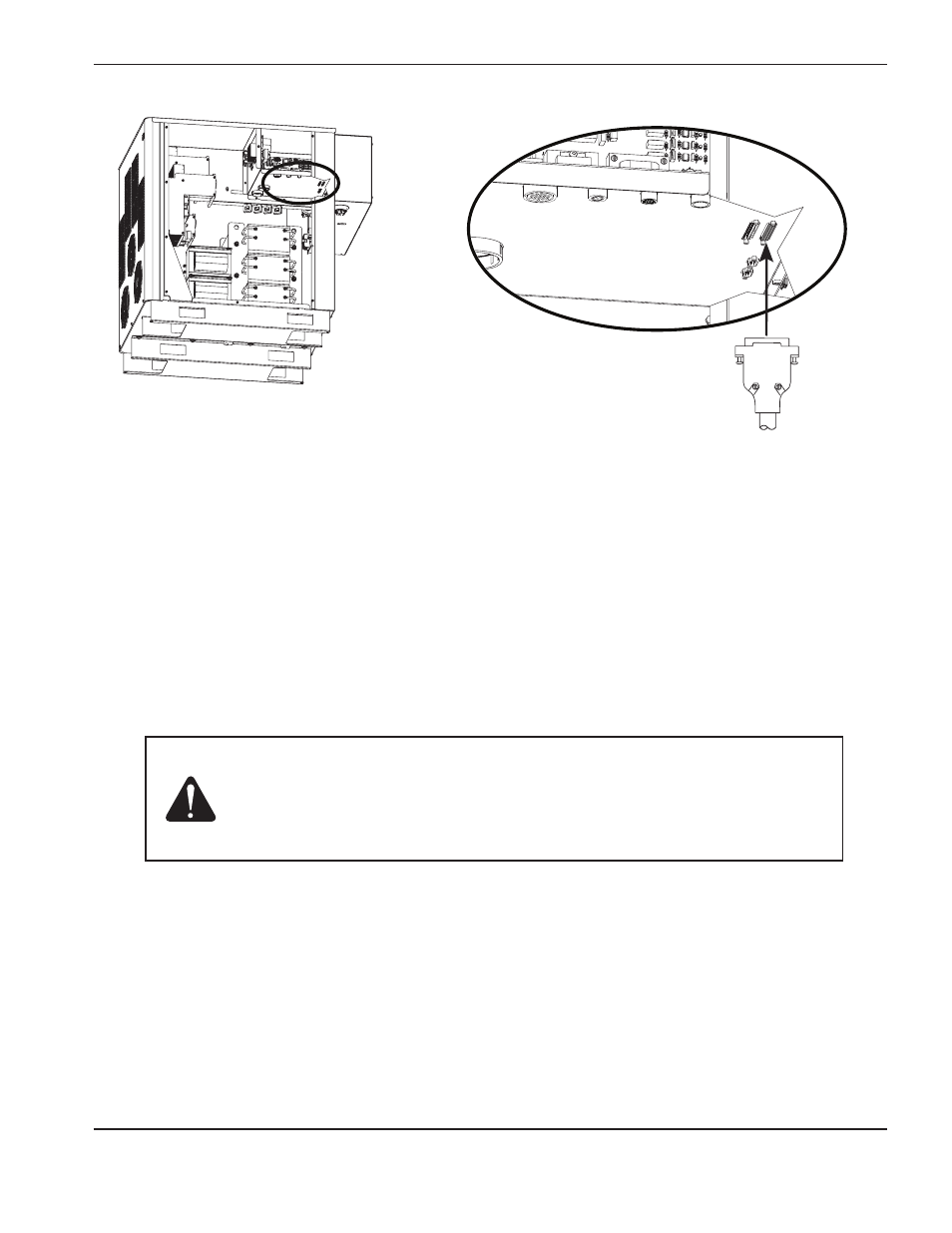

Note all’elenco dei cavi di interfaccia CNC
Nota 1. G
li ingressi sono isolati per via ottica. Essi richiedono 24 VCC a 7,3 mA, o la chiusura di un contatto isolato.
La vita utile del relè esterno può essere aumentata aggiungendo un condensatore di poliestere metallizzato
(0,022 μF 100 V o superiore) in parallelo con i contatti del relè.
Nota 2.
Le uscite sono transistor a collettore aperto isolate per via ottica. La tensione nominale massima è 24 VCC
a 10 mA.
Nota 3. Il movimento macchina è selezionabile e si usa per le configurazioni con più sistemi plasma.
Nota 4.*
L’uscita controllo numerico a +24 VCC fornisce una tensione di 24 VCC con una corrente massima
di 200 mA. È necessario installare un ponticello sul terminale J304 per utilizzare l’alimentazione a 24 V.
* Vedi esempi alle pagine 3-36 e 3-37
il cavo del controllo numerico deve essere realizzato usando un cavo con
schermatura a 360 gradi e connettori con guscio metallico su ciascuna
estremità.
La schermatura deve terminare sul guscio metallico su ciascuna
estremità per garantire la corretta messa a terra e per fornire la schermatura
più efficace possibile.
Attenzione:
