Manutenzione

5-44

HPR800XD Auto Gas

806504 Revisione 1

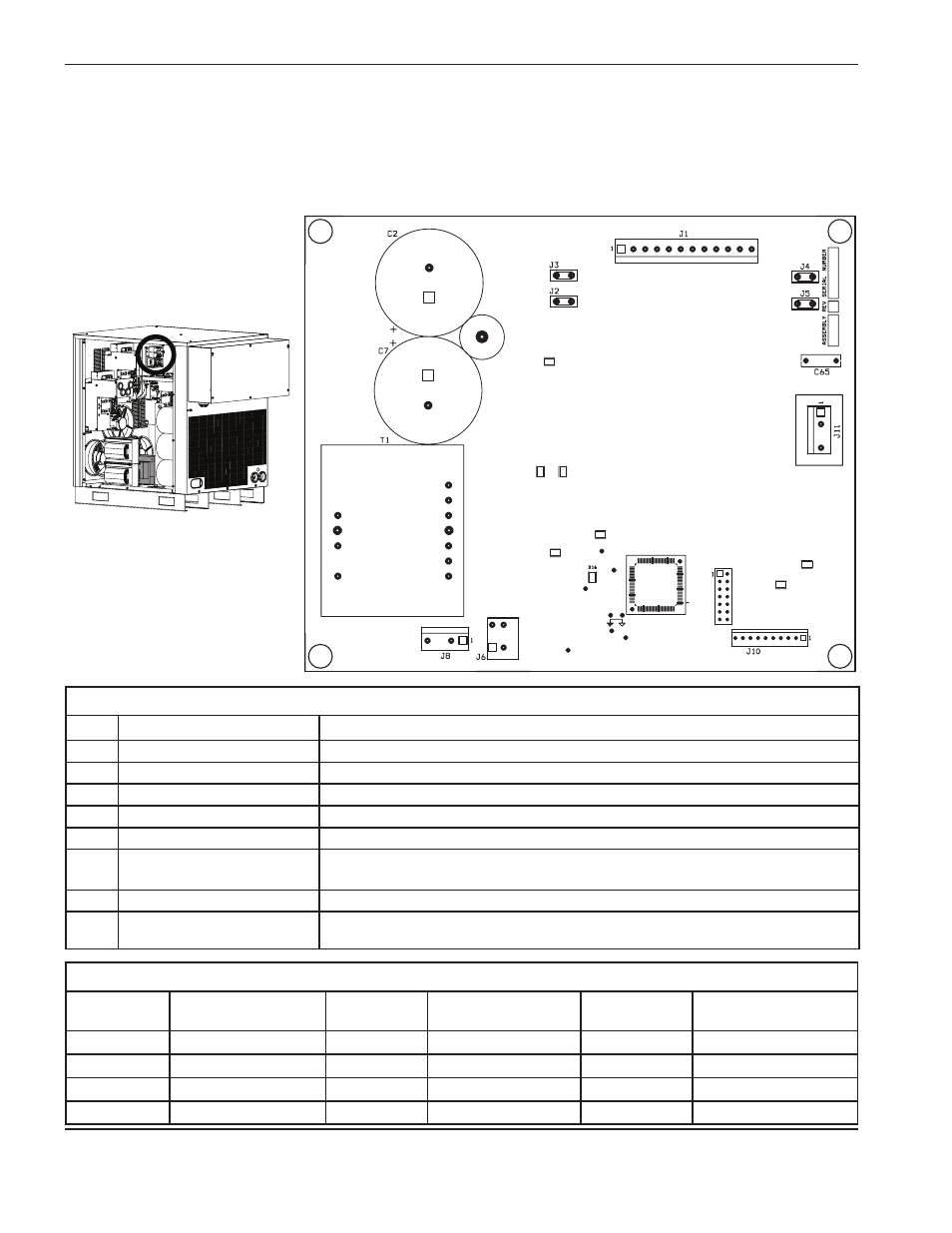

Scheda del motore principale della pompa (PCB7)

D1

D30

D32

D10

D31

TP3

TP10

TP4

TP2

TP1

TP6

TP12

TP5

D35

D36

14102

7

Punti di verifica sulla scheda PCB di controllo

Numero punto

di verifica

Descrizione

Numero punto

di verifica

Descrizione

Numero punto

di verifica

Descrizione

TP1

Cavo a terra analogico

TP5

+5 V

TP9

Cavo a terra digitale

TP2

Cavo a terra digitale

TP6

A +3,3 V

TP10

+3,3 V

TP3

Azzeramento\

TP7

+3,3 V

TP11

SCIRXD

TP4

Azzeramento

TP8

SCITXD

TP12

LINEFB +

Elenco dei LED sulla scheda di controllo PCB

LED

Descrizione

Stato

D1

+15 V OK

Acceso quando tensione +15 è OK

D10

+5 V OK

Acceso quando tensione +5 è OK

D16

+3,3 V OK

Acceso quando tensione +3,3 è OK

D30

Uscita allarme temperatura IPM Spento quando OK. Acceso quando è presente una condizione di sovracorrente sostenuta.

D31

Temperatura

Spento quando OK. Acceso in presenza di un guasto di temperatura.

D32

Uscita allarme IPM

Spento quando OK. Acceso quando si verifica un errore di surriscaldamento interno,
un errore di sovracorrente o una tensione errata di alimentazione dell’azionamento.

D35

Azionamento motore pompa OK Accesso quando l’azionamento motore pompa è OK.

D36

Attivazione azionamento motore

pompa

Acceso quando attivato.

Nota: l’induttore sulla scheda dell’azionamento del motore della pompa produce un rumore quando in funzione

che è stato descritto come “martellante”, “sonoro” e simile a un “clic”. È normale e non indica un’anomalia.
