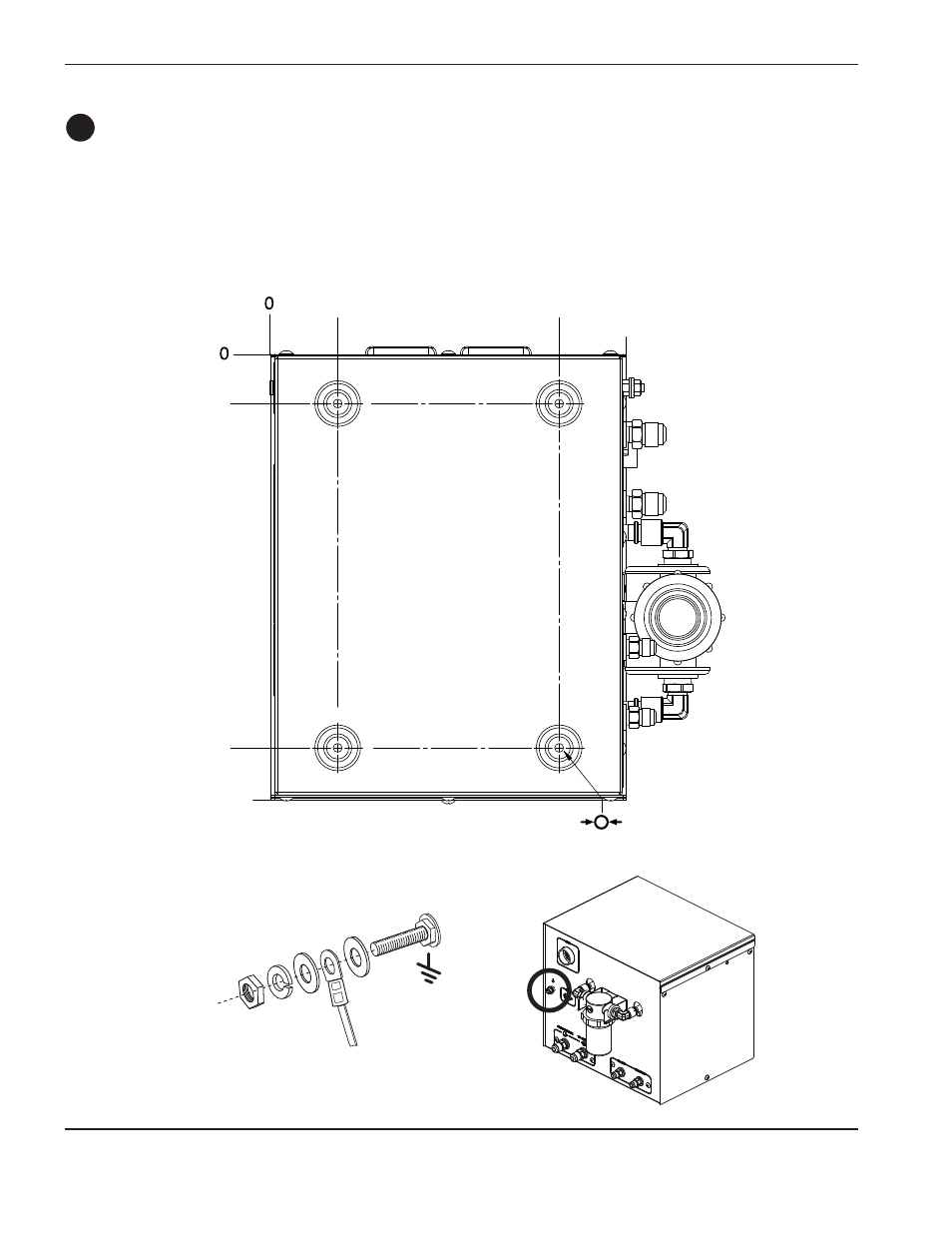

Installazione della consolle di interfaccia del refrigeratore
• Montare la consolle di interfaccia del refrigeratore in posizione orizzontale.
• Lasciare dello spazio per consentire la rimozione del carter della consolle per la manutenzione.
• Se la consolle di interfaccia del refrigeratore è posizionata sopra il generatore, non forare il coperchio del
generatore per il suo fissaggio.
E
Messa a terra della consolle di accensione
7 mm
(4 posizioni)
38 mm
50,8 mm
314,5 mm
228,6 mm
279,4 mm
355,6 mm
