InstallazIone
HPR800XD Auto Gas – 806504 Revisione 1 3-25

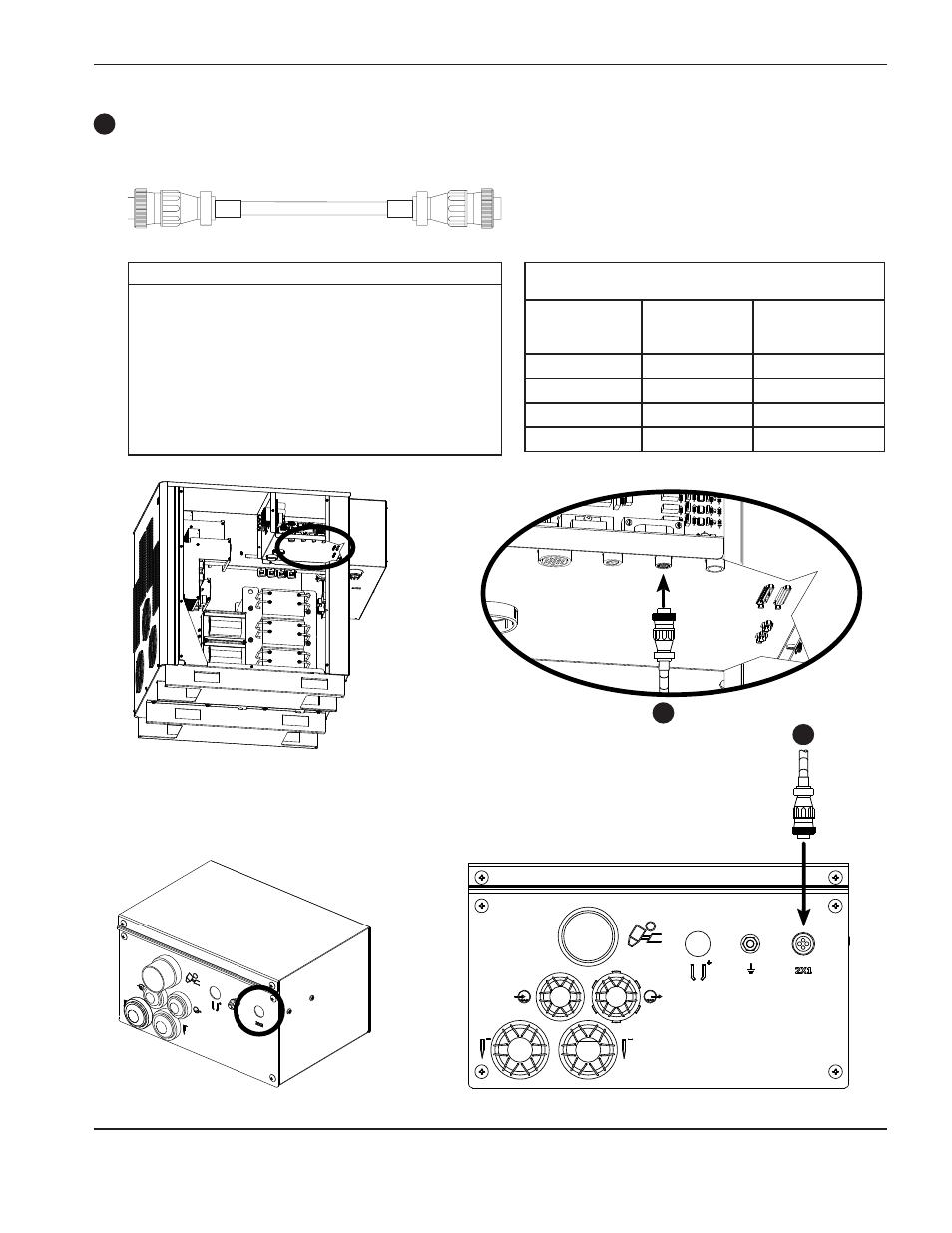

Cavo di alimentazione della consolle di accensione (dal generatore primario)
Da lato femmina a consolle di accensione
Codice articolo Lunghezza Codice articolo Lunghezza
123419 3 m 123425 22,5 m
123834 4,5 m 123736 25 m
123420 6 m 123426 30 m
123670 7,5 m 123672 35 m
123422 9 m 123938 37,5 m
123835 10 m 123673 45 m
123423 12 m 123837 60 m
123671 15 m 123838 75 m
123836 20 m
Elenco dei segnali dei cavi –
dal generatore alla consolle di accensione
Lato generatore Lato consolle
di accensione
N. piedini Descrizione N. piedini
1 120 VCA Caldo 1
2 120 VCA Ritorno 2
3 Terra 3
4 Libero 4
5
5
5
Prese
Piedini
Generatore primario
