MAX200 INSTALLAZIONE

7

3f-6

Command THC (X-Y)

Manuale di istruzioni

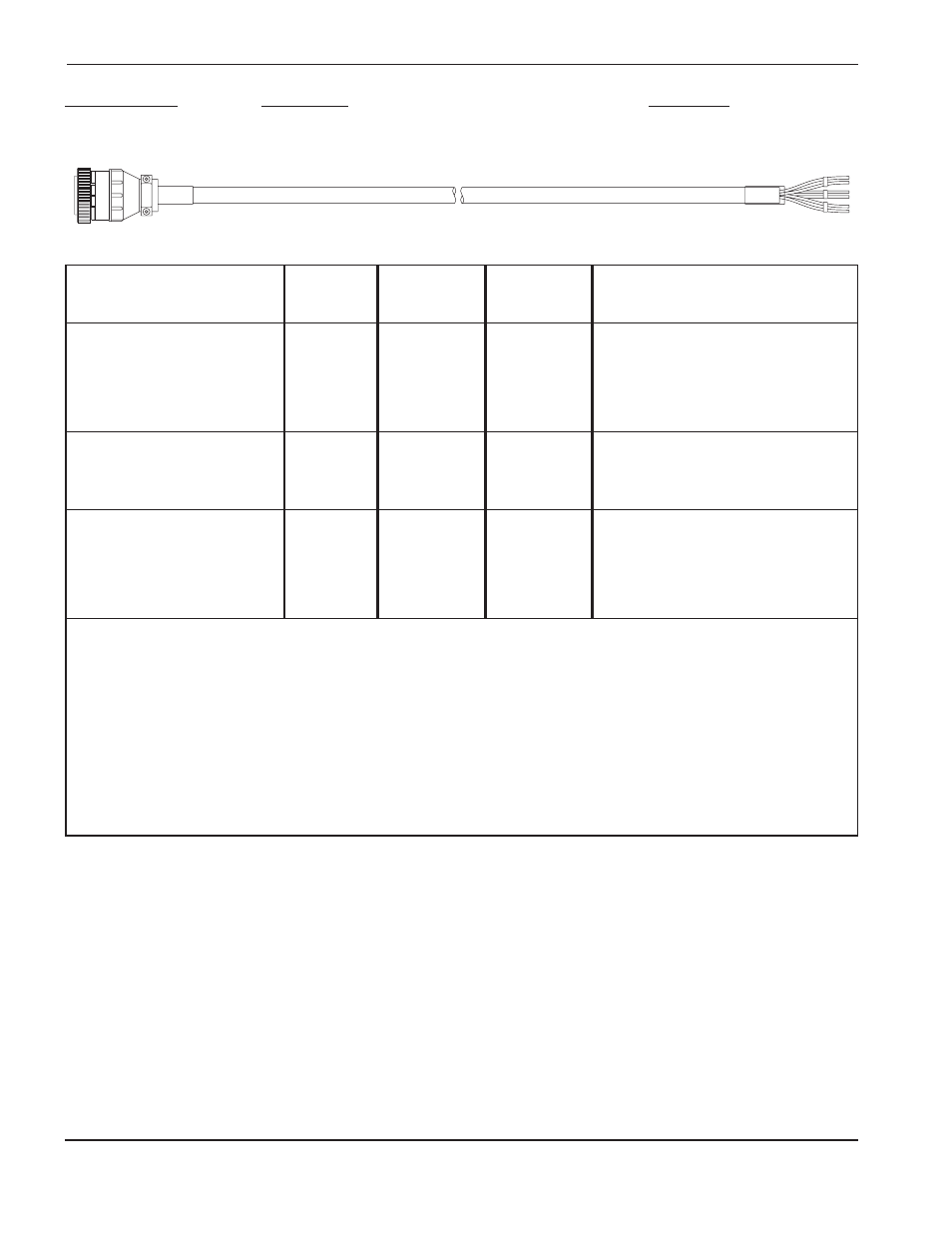

Figura 3f-3

Cavo Interfaccia MAX200 – Codici articolo ed elenco dei segnali

Codice articolo

Descrizione

Lunghezza

123358

MAX200 Power Supply Interface Cable

6 ft./1.8 m

1X6

Estremità

Estremità

Nome

alimentatore

interfaccia

segnale

Colore

(1X6)

plasma

Funzione

Hold I/O

-

Nero

5

J4-6

(Opzionale) Segnale (I/O) di fermo

Fermo

+

Bianco

1

J4-5

accensione utilizzato per il pre-flusso

Dispersione

Dispersione

10

durante l’IHS. Utilizzato inoltre
dall’alimentatore per sincronizzare il
funzionamento delle installazioni
multiple di torce.

Plasma Start

-

Nero

9

Relè

Segnale d’inizio plasma mantenuto

Inizio plasma

+

Verde

15

Relè

durante il taglio plasma. Se il segnale

Dispersione

Dispersione

14

viene perduto, è necessario riavviare il
sistema.

Arc Transfer [delayed]

-

Nero

31

J3-2

Segnale di trasferimento arco. Il

Trasferimento arco [ritardato] +

Rosso

36

J3-1

contatto si chiude dopo il trasferimento

Dispersione

Dispersione

25

dell’arco e il ritardo di sfondamento
(impostato sul pannello anteriore
dell’alimentatore). Chiusura del contatto
a secco.

• J3-5 (+) e J3-6 (-) - contatto ugello alternativo. Un segnale otticamente isolato che indica se l’ugello è in contatto fisico con

la lamiera. Il contatto fisico è indicato dal numero logico 1.

• Da J3-7 a J3-12 - riservato per uso futuro.

• J3-13 e J3-14 - messa a terra protettiva.

• J4-1 (+) e J4-2 (-) - 24 VCC disponibili, 500 mA massimo

• J4-7 e J4-8 - segnale di sfondamento completo utilizzato dall’alimentatore per temporizzare la transizione dal flusso del

gas di sfondamento al flusso del gas di taglio. L’utente immette il ritardo in THC. Segnale di uscita.

• Da J4-9 a J4-14 - riservato per uso futuro.

[

]

[

]

[

]
