HD3070 INSTALLAZIONE
6/28/00
Command THC (X-Y) Manuale di istruzioni 3a-7
Conduttori di contatto ohmico
Installare il filo del contatto ohmico nel passacavo del gruppo di interfaccia plasma.
Installare un terminale ad “U” di dimensioni appropriate sull’estremità del filo e collegarlo al
terminale J5-5 denominato SHIELD (schermo).
Installare l’altra estremità del conduttore di contatto ohmico alla linguetta IHS sul cappuccio di
ritenzione sulla torcia.
C
B
A
C
A
THC.76
B
SHIELD
2
3
1
4
5
J5
Gruppo di interfaccia
plasma
Cappuccio di ritenzione della torcia con linguetta IHS
PAC184 codice articolo 120543
PAC186 codice articolo 020687
Conduttori di contatto ohmico

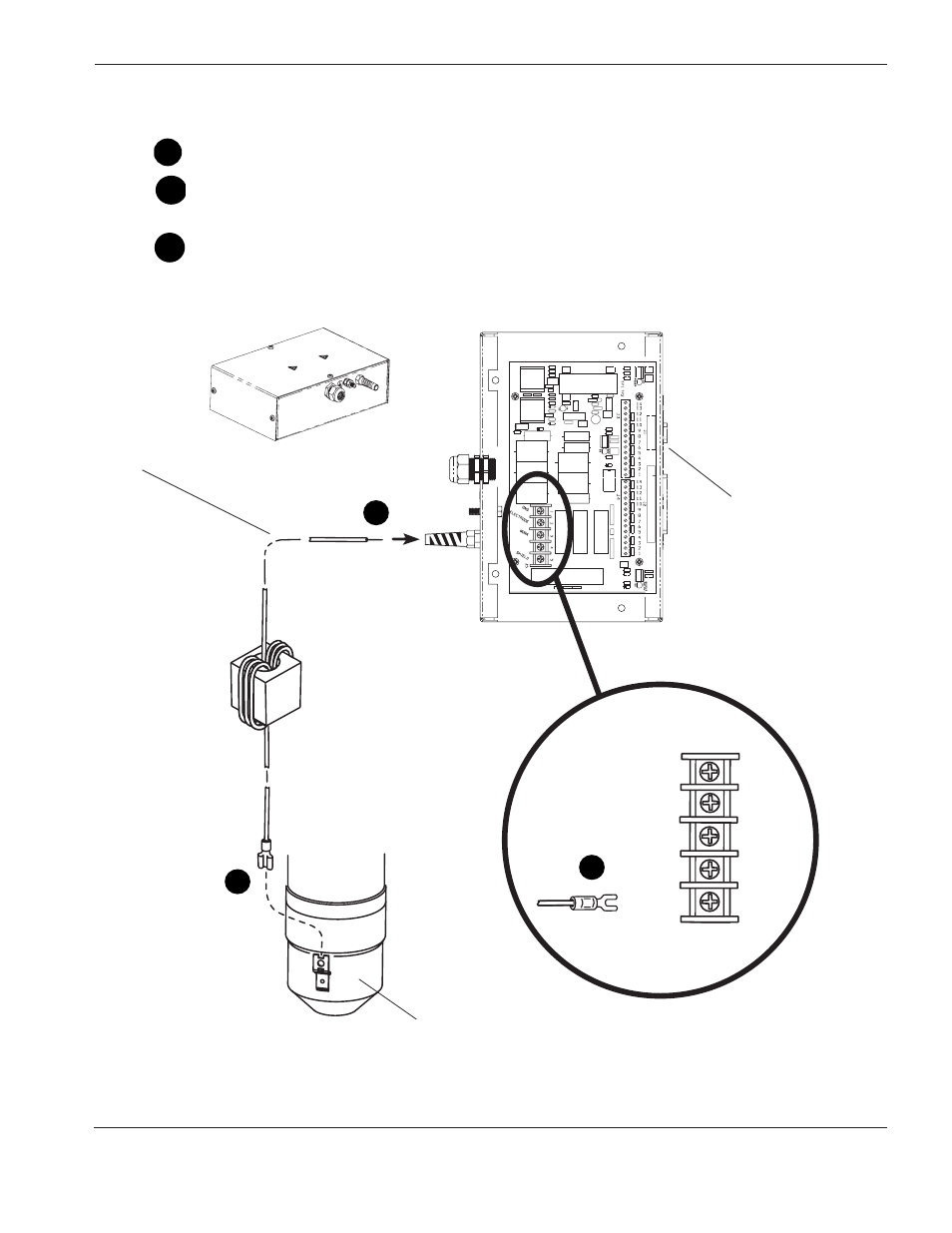

Figura 3a-4 Connessione del conduttore di contatto ohmico dell’HD3070
